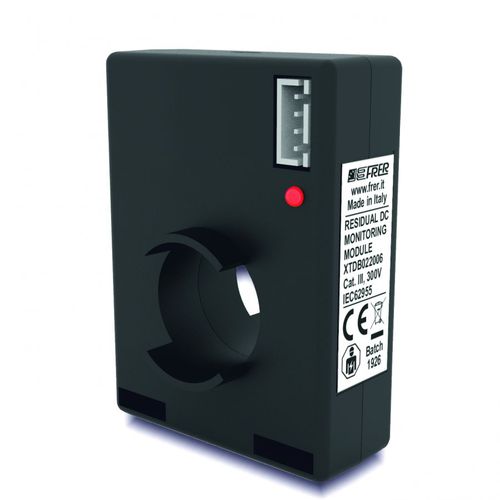

Modulo di monitoraggio della corrente residua XTDB022

diagnosticocompatto

MODULO DI MONITORAGGIO PER CC DIFFERENZIALE (RDC-M - module) Il XTDB022 è un modulo di monitoraggio per corrente continua differenziale (RDC-M-module) che, elettricamente accoppiato ad una unità di protezione (interruttore differenziale) o di interruzione (teleruttore, contattore, etc.), realizza la funzionalità del dispositivo di monitoraggio della corrente continua differenziale (RDC-MD), in modo pienamente conforme a quanto prescritto dalla norma IEC 62955. Esso viene utilizzato nelle stazioni di ricarica in corrente alternata, permanentemente connesse alla rete elettrica (modo 3 secondo IEC 61851-1), dove è richiesta la presenza di un dispositivo di rilevamento della corrente continua differenziale (RDC-DD), in grado di interrompere l’alimentazione al veicolo elettrico (EV) nel caso in cui tale corrente sia uguale o superiore a 6 mA, allo scopo di garantire il corretto funzionamento delle protezioni differenziali di tipo A o di tipo F installate a monte della stazione stessa, che potrebbero altrimenti venire “accecate” dalla presenza di una eccessiva componente continua.Il modulo di monitoraggio XTDB022 è caratterizzato da un ampio passaggio per il cavo (22,5 mm), pur conservando un ingombro totale molto contenuto, da un connettore JST per rendere pratica e veloce l’installazione, e da un LED diagnostico che segnala i differenti stati operativi del sistema
