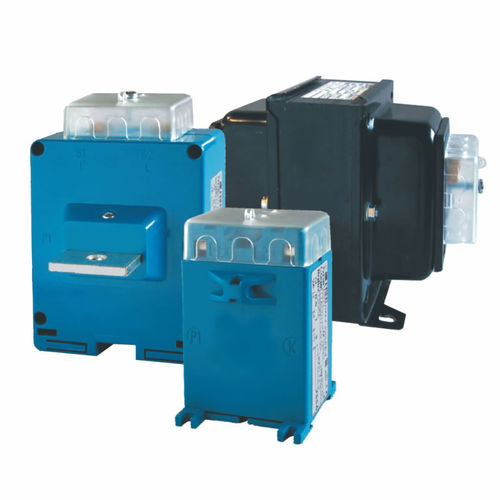

Trasformatore di corrente T series

incapsulatoad uso industrialeIEC

TA CORREZIONE RAPPORTO di misura 0,1÷5A / 0,1÷5A - 1÷5VA Cl. 0,5 TA CORREZIONE RAPPORTO di misura 0,1÷15A / 0,1÷5A - 2÷10VA Cl. 0,5 TA CORREZIONE RAPPORTO di misura 0,1÷15A / 0,1÷5A - 4÷20VA Cl. 0,5 TA CORREZIONE RAPPORTO di protezione - 1÷100A/1o5A - 10VA 5P5 - 8VA 5P10 - 5VA 5P15 - 3VA 5P20 TA CORREZIONE RAPPORTO di protezione - 1÷100A/1o5A - 20VA 5P5 - 15VA 5P10 - 8VA 5P15 - 6VA 5P20 TA CORREZIONE RAPPORTO di protezione -1÷100A/1o5A 40VA 5P5 - 30VA 5P10 - 15VA 5P15 - 10VA 5P20 TA CORREZIONE RAPPORTO di protezione 1÷100A/1o5A - 60VA 5P5 - 40VA 5P10 - 20VA 5P15 - 15VA 5P20 • custodia in materiale termoplastico autoestinguente UL94-V0 • frequenza funzionamento 50÷60 Hz • tensione di riferimento per l’isolamento 0,72 kV • tensione di prova 3 kV x 1’ 50 Hz • isolamento classe E • grado di protezione IP 30 • sovracorrente permanente 100% In • corrente termica di breve durata nominale (I th) 60 In • corrente nominale dinamica (I dyn) 2,5 x Ith • fattore di sicurezza N ≤ 5 • temperatura di funzionamento -25 +50 °C • temperatura di magazzinaggio -40 +80 °C • costruzione a norme IEC/EN 61869-1 IEC/EN 61869-2
