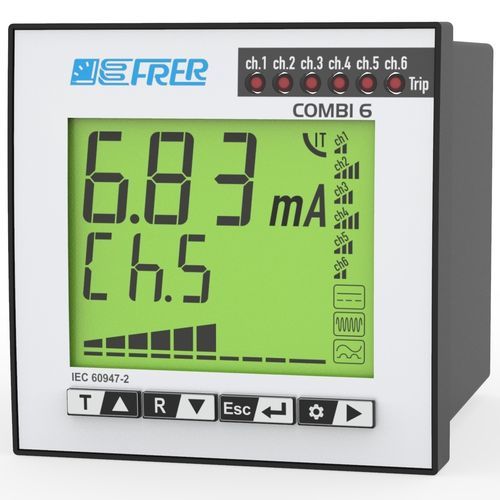

Rilevatore di guasti verso terra X72UB6

Descrizione
Il relè differenziale di terra multicanale COMBI 6 modello X72UB6 è progettato per il monitoraggio e la protezione di fino a 6 linee elettriche indipendenti. Il dispositivo 72x72 concentra più ingressi in un ingombro ridotto e semplifica il cablaggio grazie a morsettiere estraibili. Il pannello frontale offre accesso diretto alla programmazione tramite 4 tasti e la funzione copia/incolla nel menu impostazioni. Un tasto dedicato consente di scorrere i canali visualizzati; in caso di intervento il display mostra automaticamente l'ultimo canale intervenuto e accende il LED corrispondente. Disponibile in Tipo B, Tipo AF o versione mista B/AF (5 combinazioni di ingresso).

Funzionalità principali

• Monitoraggio e protezione fino a 6 linee indipendenti
• Dimensione frontale compatta: 72x72 mm
• Morsettiere estraibili per semplificare il cablaggio
• 4 tasti frontali per programmazione diretta; copia/incolla nelle impostazioni
• Tasto dedicato per scorrere/selezionare i canali sul display
• Visualizzazione automatica dell'ultimo canale intervenuto con indicazione LED
• Versioni disponibili: Solo Tipo B; Solo Tipo A/F; Mixed B-A/F (5 combinazioni di ingresso)

Caratteristiche tecniche

• Modello: X72UB6
• Famiglia prodotto: COMBI 6 Relè differenziale di terra multicanale
• Tipo: Tipo B (disponibile anche Tipo AF e Mixed B-A/F)
• Canali: fino a 6 ingressi indipendenti
• Dimensioni: 72x72 mm
• Connessioni: morsettiere estraibili
• Interfaccia utente: 4 tasti frontali di programmazione; copia/incolla nel menu impostazioni
• Navigazione canali: tasto dedicato di scorrimento
• Segnalazione intervento: display visualizza l'ultimo canale intervenuto e LED corrispondente
• Versione mista: 5 diverse combinazioni di ingresso
