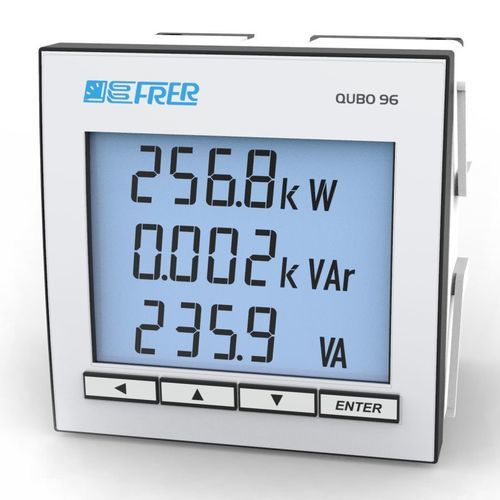

Centrale di misura digitale Q96P3H

Descrizione
Analizzatore multifunzione per l’impiego in sistemi trifase a tre o quattro fili con carico squilibrato e forme d’onda distorte per BT/MT. Dispone, oltre alle principali grandezze di una rete elettrica (inclusi i conteggi di energia attiva e reattiva bidirezionali), di un set aggiuntivo di misure avanzate che permettono un monitoraggio più efficiente e forniscono indicazioni supplementari sullo stato di funzionamento del sistema.

Funzionalità principali

• Misura di grandezze elettriche principali (tensioni, correnti, potenze, fattori di potenza).
• Conteggi di energia attiva e reattiva bidirezionali.
• Lettura del THD (Total Harmonic Distortion).
• Progettato per sistemi trifase 3 o 4 fili, anche con carichi squilibrati e forme d'onda distorte.

Comunicazioni e uscite

• Disponibile in opzione con interfacce di comunicazione: Modbus RTU (RS485), Ethernet, IEC61850, PROFIBUS.
• 2 uscite allarmi programmabili, configurabili in alternativa come uscite impulsive per la ritrasmissione delle energie attiva e reattiva.
• Possibilità di collegamento con moduli Uscite Analogiche.

Documentazione disponibile

• Scheda tecnica.
• Manuale d'uso.
• Protocolli di comunicazione (inclusi documenti specifici per Modbus RTU, Ethernet, PROFIBUS).
• Opzioni disponibili (catalogo opzioni).
• Disegni tecnici (DWG e PDF).

Caratteristiche / specifiche tecniche

• Denominazione modello: Q96P3H (serie QUBO 96 / 96×96).
• Dimensione frontale: 96 × 96 mm (montaggio da pannello).
• Applicazione: Analizzatore di rete trifase per BT / MT.
• Tensione nominale: 100 - 400 V (indicazione tratta dalla pagina prodotto).
• Campo di corrente di misura (ingresso diretto o tramite TA): 1 - 5 A (indicazione tratta dalla pagina prodotto).
• Misura THD e gestione di forme d'onda distorte.
• Conteggio energie: attiva e reattiva bidirezionali.
• Set aggiuntivo di misure "avanzate" per monitoraggio esteso dello stato di sistema.
• Interfacce opzionali: RS485 Modbus RTU, Ethernet, IEC61850, PROFIBUS.
• Uscite: 2 uscite allarmi programmabili o uscite impulsive per ritrasmissione energie; integrazione con moduli uscite analogiche.
• Conformità/adeguamento: CEI 0-16 (menzionato nella scheda prodotto).
• Documentazione tecnica disponibile: scheda tecnica, manuale d'uso, protocolli di comunicazione e disegni tecnici.
