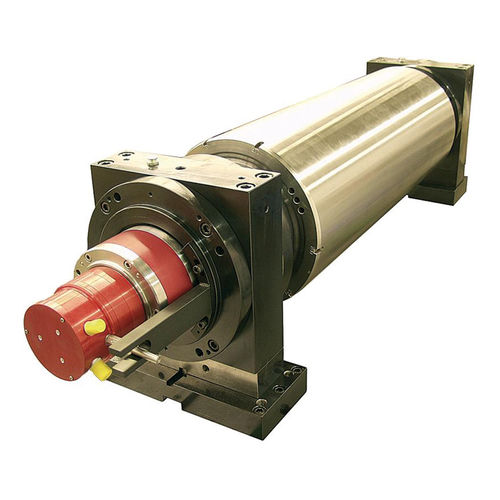

Sistema di controllo di misura BFI

di planarità

I rulli sagomatori BFI che produciamo su licenza del VDEh-Betriebsforschungsinstitut (BFI) hanno un corpo solido del rullo con una superficie d'acciaio omogenea. Normalmente vengono installati al posto dei rulli deflettori esistenti. Per la misurazione di strisce a forma di cuneo, Vollmer offre una soluzione speciale che si basa anche sul brevetto BFI. Essa garantisce che la planarità delle strisce sia misurata correttamente anche se durante l'avvolgimento si creano tensioni trasversali nella striscia. Adattamento individuale Con diametri di produzione individuale tra 200 e 500 mm è possibile sostituire con precisione i rulli deflettori praticamente in tutti i mulini. La superficie esterna del corpo del rullo è assolutamente omogenea e può essere riaffilata su tutte le rettificatrici a rulli standard. La larghezza delle zone di misura può essere scelta liberamente al di sopra dei 17 mm. Il numero di zone di misurazione che il rotolo deve avere è determinato individualmente. Vollmer fornisce i rulli sagomatori con diverse finiture superficiali: Acciaio, cromo, carburo di tungsteno o plastica. Il principio - La tecnologia in dettaglio I rulli di misura BFI utilizzano manometri piezoelettrici che - distribuiti sulla larghezza del nastro - sono installati in fori sotto la superficie del rullo. Essi misurano la distribuzione della tensione del nastro al passaggio del nastro sul rullo sagomatore. Affidabile in modo permanente La trasmissione telemetrica dei dati dal rotolo - senza anelli di scorrimento - garantisce un funzionamento affidabile e praticamente esente da manutenzione. I sensori possono essere sostituiti sul posto. Il rullo non richiede né aria compressa né acqua.
