Software di analisi VGraph

di visualizzazionedi misuradi editoria

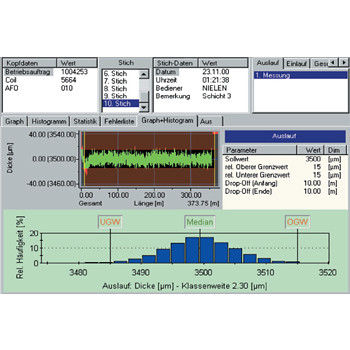

VGraph è il pacchetto software per la registrazione e la visualizzazione dei dati con ampie possibilità di valutazione dei dati statistici. Registra in modo sincrono fino a 16 valori di misura - ad esempio spessore, larghezza e velocità del nastro, forza di laminazione o tensione del nastro - su una linea di produzione, li memorizza e li valuta statisticamente. Con funzioni statistiche come istogrammi, valori Cp e CpK ed elenchi di errori, VGraph fornisce preziosi aiuti decisionali per la valutazione e l'ulteriore utilizzo della bobina prodotta. Gli strumenti diagnostici consentono di ottimizzare il processo di laminazione e la progettazione della linea. L'analisi FFT opzionale rileva le fluttuazioni periodiche dello spessore del nastro. VGraph soddisfa le esigenze della produzione giornaliera di strisce. Un esempio: Lunghezze casuali di nastro alle estremità di testa e di coda (drop-off) possono essere soppresse - anche successivamente - nelle valutazioni statistiche. I dati vengono registrati in tempo reale - a seconda della lunghezza o del tempo - con una velocità di scansione variabile da 1 ms in su. La visualizzazione dei valori di misura può essere configurata e scalata con un'ampia gamma di opzioni. Anche la documentazione, come i protocolli di qualità delle bobine prodotte, può essere adattata in modo variabile. I segnali vengono registrati utilizzando un raccoglitore di dati appartenente all'ambito di fornitura. La sua elettronica con moduli d'ingresso e d'uscita è progettata per l'installazione in armadi elettrici o banchi in tecnologia a 24 Volt top-hat a prova di interferenze (DIN). Trasmette i dati attraverso un cavo di rete al computer di registrazione di Windows che può essere fornito da Vollmer o dal cliente.
