Software di visualizzazione QAPV

di qualitàdi basi di datidi processo

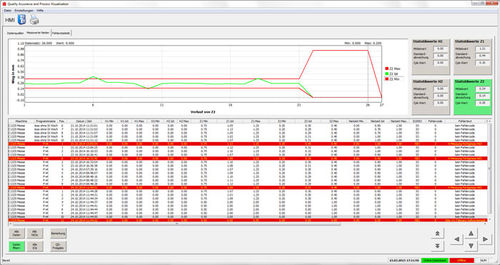

Garanzia di qualità e visualizzazione dei processi Il programma QAPV (Quality Assurance and Process Visualization) è un'applicazione a 32 bit per PC con Microsoft Windows® ed è stata sviluppata appositamente per le rivettatrici di Friedrich Maschinen- und Werkzeugbau GmbH. Lo scopo del software QAPV è quello di adottare e trasferire, archiviare e visualizzare i dati di processo registrati durante la produzione. Il software QAPV può essere eseguito direttamente sul PC industriale installato sulla macchina o su un PC esterno, ad esempio nell'ufficio del caporeparto. Il collegamento dati a più macchine è garantito da una rete Ethernet (TCP/IP). Se il collegamento dati tra il software QAPV e il PLC della macchina è attivo, dopo ogni fase di produzione i valori di processo determinati durante la lavorazione vengono letti dal PLC e salvati nel database SQL. Il software QAPV può essere eseguito offline, senza connessione alla macchina, ad esempio per valutare i file di archivio copiati dalla macchina su un PC esterno. Alla pagina Valori misurati - Rivettatura i valori del processo di rivettatura registrati da tutte le macchine vengono visualizzati, modificati statisticamente e rappresentati graficamente, a condizione che soddisfino le condizioni di filtraggio impostate in precedenza e che non venga superato il numero massimo di record di dati visualizzabili. Le visualizzazioni vengono aggiornate automaticamente quando i controlli delle macchine collegate ricevono nuovi record di dati che soddisfano le condizioni di filtraggio correnti. Il diagramma rappresenta i rispettivi valori minimi, effettivi e massimi registrati dell'asse attivato con i pulsanti delle statistiche grandi.
