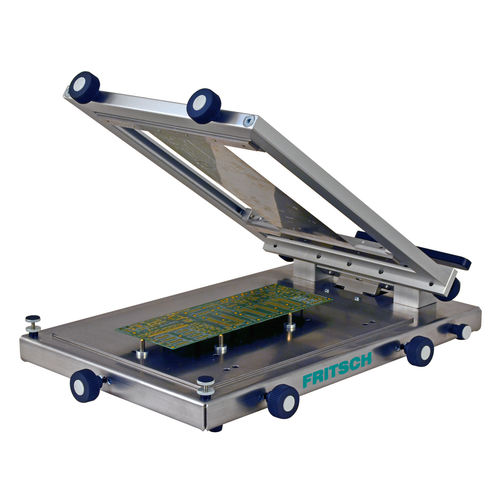

Macchina serigrafica manuale printALL005

PCBvolume ridottodi alta precisione

Panoramica del prodotto
La printALL005 è una stampante stencil manuale con un telaio di base stabile che garantisce stampe riproducibili per geometrie fino a 0,5 mm. La costruzione solida facilita la gestione e assicura risultati costanti, adatta per prototipi e piccole serie.

Funzionalità
Il modello base supporta la stampa di PCB mono- e doppia faccia. Le PCB vengono posate sulla piastra di base e fissate meccanicamente mediante supporti regolabili. Il posizionamento X-Y e l'asse theta si regolano con manopole zigrinate. Un sollevamento parallelo garantisce una separazione pulita tra PCB e stencil e un risultato di stampa preciso.

Caratteristiche

• Sollevamento parallelo per separazione pulita PCB–stencil
• Compatibilità con vari telai stencil
• Impostazione di stampa rapida con regolazione X-Y e theta
• Facile gestione per flussi di prototipi e piccole serie

Confronto (tabella)
printALL005 | printALL005L
Dimensioni: 400 x 640 x 150 mm, chiuso | Dimensioni: 610 x 540 x 150 mm, chiuso
Base: 545 x 360 mm | Base: 570 x 445 mm
Dimensione stencil: 460 x 30 x 350 mm | Dimensione stencil: 560 x 30 x 350 mm
Peso: ca. 15 kg | Peso: ca. 17 kg

Specifiche tecniche

• Tipo: stampante stencil manuale
• Telaio di base stabile per alta qualità di stampa
• Adatta per prototipi e piccole serie
• Capacità di stampa: PCB mono- e doppia faccia
• Posizionamento: X-Y e theta regolabili tramite manopole zigrinate
• Sollevamento parallelo per separazione pulita PCB–stencil
• Stampa di strutture fini fino a 0,5 mm
• Compatibilità con vari telai stencil
• Peso appross.: ca. 15 kg (printALL005)
• Dimensioni base (printALL005): 545 x 360 mm
• Dimensione stencil (printALL005): 460 x 30 x 350 mm
