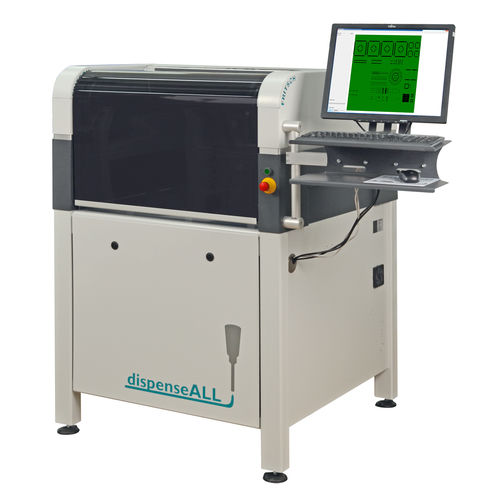

Dosatore per liquidi dispenseALL420

a siringaper l'industria elettronicaad alta precisione

Informazioni sul prodotto
Il sistema di dosaggio completamente automatico dispenseALL 420 è una macchina flessibile per l'erogazione di pasta saldante, colle, sigillanti, underfill, conformal coating e altri materiali. È adatto per prototipazione, produzione in serie, applicazioni speciali e per l'estensione di linee produttive.

Progettazione e funzionamento
Il sistema dispone di un'unità porta universale che consente l'uso simultaneo di fino a tre valvole di dosaggio diverse. Ogni testa di dosaggio è azionata da un motore con encoder integrato per la regolazione della posizione e per raggiungere qualsiasi altezza di dosaggio sul pezzo.

Caratteristiche principali

• 1-3 valvole di dosaggio per macchina
• asse servo per ogni testa con controllo di posizione tramite encoder
• oltre 10 valvole diverse disponibili per vari materiali
• dosaggio in parallelo per aumentare la produttività
• misura automatica dell'ugello di dosaggio
• misurazione dell'altezza senza contatto di PCB/pezzi
• integrazione inline compatibile SMEMA
• programmazione tramite teach-in o convertitore CAD

Applicazioni
Il sistema supporta punti, linee, cerchi e forme libere. Gestisce valvole tempo‑pressione, valvole di precisione, valvole a vite, dosaggio a getto e sistemi spray, e può essere configurato in base ai materiali e ai requisiti di processo specifici.

Informazioni aggiuntive

• Valvole di dosaggio
• Teste di dosaggio
• Software
• Moduli software
• Dettagli
• Opzioni

Specifiche tecniche

• Modello: dispenseALL 420 (sistema di dosaggio automatico)
• Numero di valvole: 1-3 per macchina
• Tipi di valvole supportati: tempo‑pressione, precisione, a vite, getto, spray
• Pattern di dosaggio: punti, linee, cerchi, forme libere
• Controllo dell'altezza: azionamento motore con encoder per altezze arbitrarie
• Funzioni: dosaggio parallelo, misurazione automatica dell'ugello, misurazione dell'altezza senza contatto
• Integrazione: sistema inline compatibile SMEMA
• Programmazione: teach-in o convertitore CAD

Video prodotto
È disponibile un video del prodotto che mostra il setup e le applicazioni tipiche.
