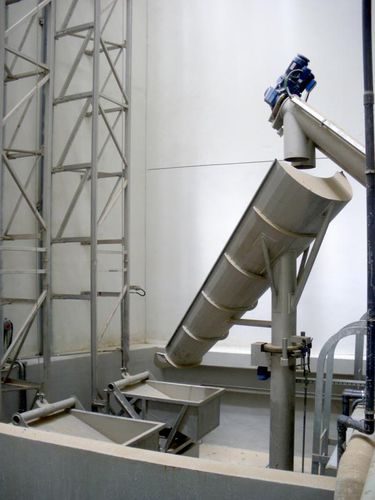

Il sistema di sollevamento a cassone FSM per il sollevamento di vagli e graniglie separate da livelli profondi Le stazioni di pompaggio rappresentano un problema impegnativo per i progettisti di macchine. Per proteggere le pompe da danni, sono stati installati schermi e separatori di sabbia. Le griglie e la sabbia che vengono rimosse dall'acqua a livelli profondi devono essere trasportate verticalmente al livello del suolo. Funzionamento del sistema di sollevamento a cassone ribaltabile: Il sistema di sollevamento a cassone FSM è dotato di un cassone di raccolta (cassone) montato su binari di guida All'estremità superiore dei binari di guida il cassone è collegato ad uno speciale verricello che solleva e abbassa il cassone. Nella parte superiore del binario il cassone viene guidato sopra un contenitore e inclinato in modo che le griglie e la sabbia vengano scaricate nel contenitore. All'inizio del ciclo, il cassone vuoto si trova all'estremità superiore della pista. L'azionamento dell'argano inizia nella direzione opposta e abbassa il salto fino alla fine della pista. Il cassonetto è ora pronto ad accogliere le selezioni e la grana separata. In caso di altezze di sollevamento superiori, un secondo sollevatore viene installato parallelamente al primo sollevatore, consentendo di riempire il secondo sollevatore mentre il primo viene svuotato. Viene installato uno scivolo di deviazione per ripartire le schermature e la sabbia ai due cassonetti. Lo scivolo viene fatto ruotare da un punto di scarico all'altro tramite un'unità di azionamento. Se l'impianto di sollevamento deve essere completamente automatico, la benna deve essere dotata di un dispositivo di misurazione del livello. Le celle di pesatura possono essere utilizzate a questo scopo.
