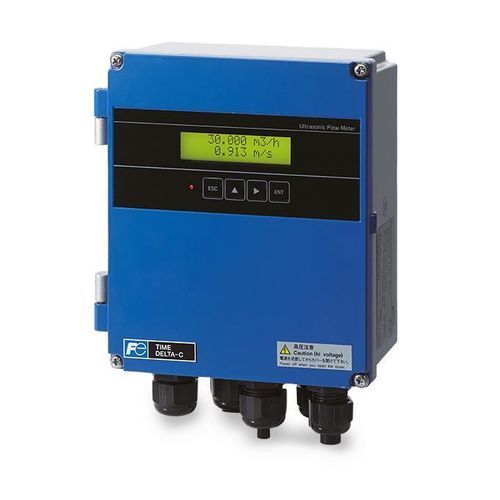

Misuratore di portata a ultrasuoni per tempo di transito FSV

volumetricoper liquidiper olio

Misuratore di portata a ultrasuoni fisso utilizzando un metodo di misurazione della differenza di tempo di transito. Sfruttando i più recenti progressi elettronici e la tecnologia di elaborazione del segnale digitale, questo dispositivo è compatto e leggero, offrendo maggiore precisione e facilità d'uso, mantenendo un'eccellente immunità alla formazione di bolle d'aria. La capacità di comunicazione (MODBUS®: opzionale) è anche disponibile. Aree di applicazione I misuratori di portata a ultrasuoni non intrusivi sono utilizzati in una vasta gamma di applicazioni industriali: alimenti e bevande, acqua e acque reflue, agricoltura e irrigazione, gestione dell'acqua negli edifici per il risparmio energetico, messa in servizio e manutenzione degli edifici (hotel, ospedali, ecc.), parchi acquatici, piscine e acquari, e l'industria dei semiconduttori. - Elaborazione avanzata del segnale digitale e tecnologia anti-bolle - Ampia scelta di uscite di misurazione - Interfaccia operatore semplice e intuitiva - Software di configurazione per PC Specifiche tecniche Fluids: Liquidi omogenei che consentono la propagazione delle onde ultrasoniche (acqua di servizio, acque reflue, acqua industriale, acqua di mare, acqua pura, acqua di irrigazione, olio, ecc.) Tipo di misurazione: Misurazione a ultrasuoni per differenza di tempo di transito - 1 canale Temperatura del fluido: -40°C a 200°C (a seconda del sensore) Tipi di tubi e diametri: - Sensore: FSSA (montaggio a V), Diametro esterno: 25-225 mm, Hardware: Plastica (PVC, ecc.), Metallo (acciaio inossidabile, acciaio, rame, alluminio, ecc.) - Sensore: FSSC (montaggio a V), Diametro esterno: 50-600 mm - Sensore: FSSC (gruppo Z), Diametro esterno: 600-1200 mm - Sensore: FSSD (montaggio a V), Diametro esterno: 13-100 mm - Sensore: FSSE (montaggio a V o Z), Diametro esterno: 200-6000 mm - Sensore: FSSH (montaggio a V o Z), Diametro esterno: 50-400 mm Gamma di misurazione: 0 a ±0.3 ±32 m/s Precisione di misurazione: ±1.0% (velocità del flusso ≥2 m/s) Tempo di risposta: 0.2 secondi (modalità ad alta velocità) Temperatura di funzionamento: -20°C a +55°C (convertitore), -20°C a +60°C/80°C (a seconda del sensore) Uscita analogica: 4-20 mA DC, 1 punto (carico massimo: 600Ω) Uscita di contatto: Collettore aperto: 2 punti, Totale, allarme, ecc., Uscita totale degli impulsi: da 1 imp/giorno a 100 imp/s (collettore aperto) Comunicazione seriale: RS-485 (MODBUS) (opzionale) Display: LCD retroilluminato, 2 linee di 16 cifre Tastiera: 4 tasti (ESC, su, shift, enter), controllo frontale (versione IP66) Alimentazione: 100-240 V AC, 50/60 Hz, o 20-30 V DC Scatola del convertitore: Lega di alluminio, IP66 o IP67 Montaggio del convertitore: Montaggio a parete o su tubo Dimensioni del convertitore (mm): H170 x W142 x D70 (versione IP66), H220 x W230 x D95 (versione IP67) Display, Comunicazione: Lingue europee, con o senza RS485, 1 canale di misurazione Alimentazione: 100 a 240 V AC - 50/60 Hz o 20 a 30 V DC Protezione: IP67 Connessione: G 1/2 Raccordo Unione (<14mm) & G 3/8 (femmina) con pressacavo impermeabile Configurazione: Senza Metodo di montaggio: Montaggio a parete o su tubo Caratteristiche tecniche / Specifiche: - Elaborazione avanzata del segnale digitale e tecnologia anti-bolle - Ampia scelta di uscite di misurazione - Interfaccia operatore semplice e intuitiva - Software di configurazione per PC - Liquidi omogenei compatibili con la propagazione delle onde ultrasoniche - Gamma di misurazione: 0 a ±0.3 ±32 m/s - Precisione: ±1.0% (velocità del flusso ≥2 m/s) - Tempo di risposta: 0.2 secondi (modalità ad alta velocità) - Temperatura di funzionamento: -20°C a +55°C (convertitore), -20°C a +60°C/80°C (dipendente dal sensore) - Uscita analogica: 4-20 mA DC, 1 punto (carico massimo: 600Ω) - Uscita di contatto: Collettore aperto, 2 punti (totale, allarme, ecc.), uscita degli impulsi: 1 imp/giorno a 100 imp/s - Comunicazione seriale: RS-485 (MODBUS) (opzionale) - Display: LCD retroilluminato, 2 linee di 16 cifre - Tastiera: 4 tasti (ESC, su, shift, enter), controllo frontale (versione IP66) - Alimentazione: 100-240 V AC, 50/60 Hz, o 20-30 V DC - Scatola del convertitore: Lega di alluminio, IP66 o IP67 - Montaggio: Parete o tubo - Dimensioni: H170 x W142 x D70 mm (IP66), H220 x W230 x D95 mm (IP67)
