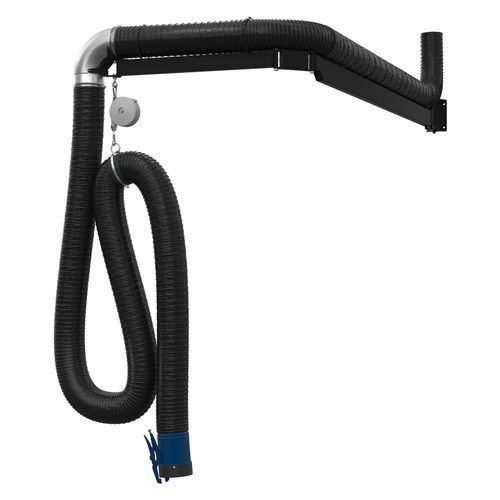

Braccio aspirante fisso ASA series

a murodoppioarticolato

Il Fumex ASA è un estrattore robusto di gas di scarico con bilanciatore, progettato per evacuare i gas di scarico dei veicoli fermi. Il prodotto è composto da un bilanciatore e da un tubo flessibile ed è disponibile con braccio girevole articolato nelle lunghezze di 3200, 4300, 6600 e 8400 mm. È ottimizzato per l’uso con ventilatori e sistemi di controllo Fumex ed è disponibile nei diametri Ø100, 125 e 150 mm.

Nella versione con braccio girevole articolato, l’ASA può coprire più postazioni di lavoro. Il doppio snodo al centro del braccio conferisce all’estrattore flessibilità su tutto il raggio di lavoro. Il braccio girevole si monta a parete o su colonna e offre un raggio di lavoro stimato di circa 6–11 metri, a seconda della lunghezza del braccio. Un freno a frizione montato sulla staffa mantiene il braccio in una posizione particolarmente stabile.

L’estrattore di gas di scarico si collega a un ventilatore separato o a un sistema di aspirazione esistente ed è completato da un ugello di scarico adatto. Il blocco bilanciatore è dotato di un cavo di 3,5 metri e di un fermo a molla. Il tubo può essere tirato verso il basso fino alla posizione desiderata e rimane in posizione, quindi ritorna alla posizione di riposo con un leggero strappo. Se necessario, è disponibile anche un cavo più lungo.

L’altezza di installazione consigliata per il Fumex ASA è di 3–4 metri. Per altezze di installazione superiori, possono essere necessari un tubo più lungo e un blocco bilanciatore più potente.
