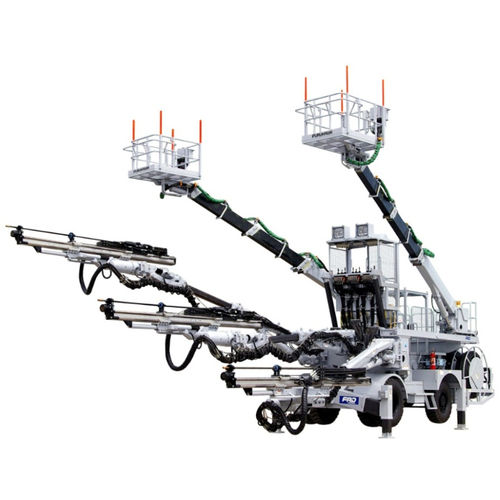

Carro di perforazione per tunnel JTH3200R

a tre bracci

Trapano Jumbo Attrezzature di perforazione per progetti di tunneling. FRD ha anche trapani a taglio a ventaglio per la produzione mineraria. JTH3200R Il modello comune per i progetti ferroviari giapponesi ad alta velocità. Con 3 bracci e 2 gabbie. Copertura di foratura (larghezza x altezza) 13.220 mm x 8.840 mm Derivasi idraulico 3 x HD220 Boom 3 x JE331-Ⅳ Guscio di guida 3 x GH833-Ⅲ Lunghezza di alimentazione 3.400 mm (3,4 m di avanzamento) 4.240 mm (4,2m di avanzamento) 4.600 mm (4,6m di avanzamento) 5.240 mm (5,2m di alimentazione) Lunghezza 14.460 mm (3,4m di avanzamento) 14.940 mm (4,2m di alimentazione) 15.340 mm (4,6m di avanzamento) 15.460 mm (5,2m di alimentazione) Larghezza complessiva 3.140 mm Altezza 4.190 mm Raggio minimo di sterzata (interno/esterno) 6.270 mm / 11.500 mm Massa 44.000 kg
