Software di interfaccia

di programmazionedi regolazionedi PLC

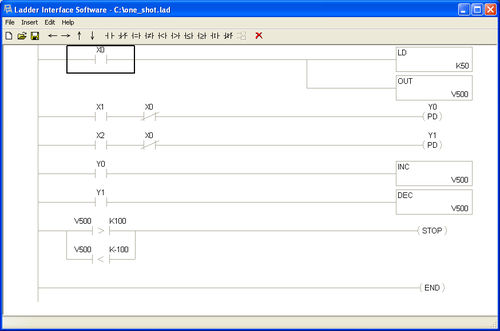

Il software Ladder Interface di Galil è uno strumento software per il PLC compatto RIO-471xx. Il software converte un programma Ladder Logic per relè in codice da inserire nel controllore RIO. La logica ladder viene spesso utilizzata dai programmatori di controllori logici programmabili (PLC) per inserire graficamente la logica di I/O. Sebbene la programmazione diretta di RIO con le istruzioni di testo a due lettere di Galil consenta una codifica flessibile, a volte è più facile determinare visivamente la logica di I/O con la logica ladder. Il software Ladder Interface fornisce un'interfaccia grafica di facile utilizzo che consente di inserire tipi di oggetti per: contatti, bobine, relè di controllo, caselle (compresi timer, contatori e manipolazione dei dati) e I/O analogici. Il software genera un programma RIO dagli oggetti specificati nel diagramma di flusso. Oltre a generare codice ottimizzato, il software Galil Ladder Interface aggiunge automaticamente il determinismo al programma RIO.
