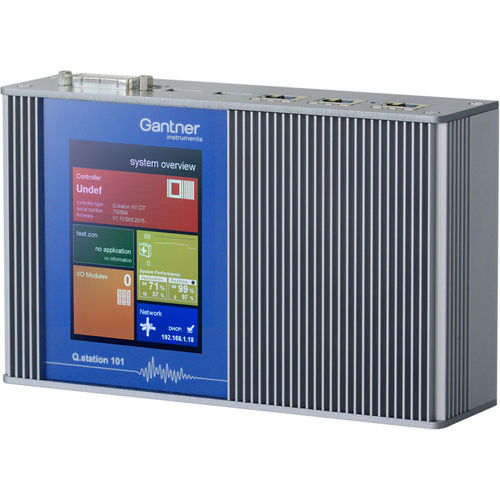

Modulo di acquisizione dati su guida DIN Q.station 101DT

digitaleinterfaccia EthernetUSB

Velocità di trasmissione dati molto elevate, fino a 100 kHz per canale 100 kHz a 8 canali (2 per ogni linea UART), 10 kHz a 128 canali 64 moduli Q.bloxx collegabili 1 Gig-E, TCP/IP, UDP, fino a 16 MB/s Modbus TCP/IP, ASCII, porta ad alta velocità Server web, client web ed e-mail Interfaccia bus di campo EtherCAT-Slave, 1024 variabili in lettura e scrittura a 10 kHz 1 x CAN (CAN-FD), 2 x USB 2.0, 4 MB/s Sincronizzazione e marcatura temporale dei valori di misura Principio master slave basato su IRIG 2, sistema di sincronizzazione standard RS485 ±1 μs applicabile Memoria buffer dati dyn. 500 MByte, stat. 4 GByte espandibile tramite USB (fino a 1000000 misure/s) e scheda SD 8 ingressi digitali / 4 uscite digitali collegamento diretto dell'encoder per la misurazione rapida dell'angolo Misure PWM e contatori, segnali di stato Display 3,5" full VGA 480 x 640 pixel Funzionalità PAC con ampia libreria controllori PID veloci, controllo di processo, registrazione dei dati, funzioni di trasferimento, matematica, combinazioni booleane, generatori di funzioni
