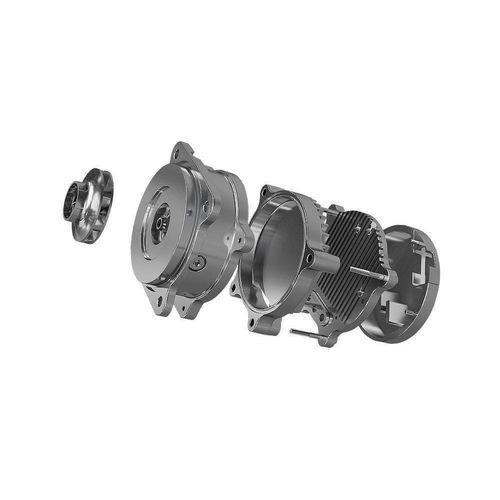

Pompa a elica

per liquidi refrigeranticon motore elettricofissa

Panoramica
Le pompe Gates per data center sono progettate per massimizzare il flusso del fluido in un design compatto, mantenendo efficienza energetica e affidabilità. Queste pompe applicano l'esperienza Gates nella gestione termica alle complessità dei sistemi di raffreddamento dei data center, con focus sulle prestazioni in ambienti critici.

Principi di progettazione
Gates ha definito l'architettura della pompa in base ai requisiti applicativi e all'affidabilità a lungo termine valutando configurazioni di motore a flusso radiale e a flusso assiale per caratteristiche elettromagnetiche, termiche e di packaging. Le configurazioni a flusso assiale sono state scelte quando gli obiettivi di densità di coppia e i vincoli di integrazione favorivano un motore compatto e ad alta efficienza. L'attenzione progettuale include un incapsulamento a tenuta e l'isolamento di motore ed elettronica dal rischio di intrusione del liquido refrigerante.

Caratteristiche e vantaggi

• Progettate per l'affidabilità e ottimizzate per l'efficienza nelle applicazioni di raffreddamento dei data center.
• L'architettura del motore a flusso assiale offre la massima densità di potenza e efficienza — fino a ~25% di miglioramento rispetto a motori a flusso radiale equivalenti.
• Design a rotore secco: maggiore efficienza del motore, durata, affidabilità e riduzione del NVH rispetto ai design radiali standard.
• Compatibilità con fluidi: realizzate per una vasta gamma di liquidi, comprese miscele PG25 e fluidi dielettrici.
• Design modulari e scalabili per ridurre i tempi di sviluppo e supportare la personalizzazione.
• Capacità di doppio montaggio: disponibili in configurazioni di montaggio su collettore diretto e su telaio per flessibilità di integrazione.
• Modelli a tenuta, compatti e scalabili che isolano motore/elettronica dal rischio dovuto al fluido di raffreddamento.

Pompa assiale trifase (dettagli della famiglia di prodotti)
I progetti di pompe assiali trifase mirano a flussi volumetrici elevati con alta densità di potenza in un pacchetto compatto. Le famiglie di schede di controllo sono isolate per la protezione dalla contaminazione. Le gamme di potenza e tensione supportate sono descritte nelle informazioni sul prodotto: livelli di potenza approssimativi da 100 W a 6 kW e tensioni di ingresso DC da circa 12 V a 800 V. Queste pompe sono destinate a soluzioni in-rack 4U+ e a configurazioni side‑car; sono in sviluppo progetti ad alta potenza (20 kW+) per soluzioni a flusso estremamente elevato.

Applicazioni

• Progetti di CDU in-rack 4U+ che richiedono elevato flusso in un ingombro ridotto.
• CDU side‑car che gestiscono grandi volumi di flusso e più circuiti di raffreddamento con grandi scambiatori a piastre.
• Torri e rack di raffreddamento liquido ad altissimo flusso (scenari con L/min molto elevati per rack).
• Applicazioni di pompaggio per loop secondari e acqua di struttura dove è richiesto alto flusso volumetrico a bassa prevalenza.

Risorse e strumenti
La documentazione prodotto e le risorse di supporto sono pubblicate per questa famiglia di prodotti, incluse schede tecniche e una brochure della famiglia di soluzioni per data center. Sono forniti strumenti di ingegneria e calcolatori (portata/pressione e linee guida ThermalPro) per aiutare a identificare le opzioni di pompa idonee e i compromessi di prestazione a livello di sistema.

Caratteristiche tecniche / specifiche

• Topologia del motore: architettura del motore a flusso assiale (opzioni con rotore secco disponibili).
• Densità di potenza: miglioramento dell'efficienza del motore fino a ~25% rispetto a design a flusso radiale equivalenti.
• Gamma di potenza (indicativa): ~100 W a 6 kW (varianti della famiglia prodotto); in sviluppo progetti da 20 kW+.
• Tensione di ingresso (indicativa): ~12 V a 800 V DC (varianti specifiche del prodotto).
• Opzioni di montaggio: collettore diretto e telaio (capacità di doppio montaggio).
• Fattore di forma: modelli compatti, a tenuta e scalabili adatti a configurazioni rack 4U+ e side‑car.
• Compatibilità dei fluidi: progettate per un'ampia gamma di refrigeranti, incluse miscele PG25 e fluidi dielettrici.
• Protezione: opzioni di scheda di controllo isolata per rafforzare la protezione contro la contaminazione e isolare l'elettronica dall'intrusione del fluido.
• Casi d'uso target: CDU in-rack, CDU side‑car, raffreddamento data center ad altissimo flusso, pompe per loop secondari e acqua di impianto.
