Pressa ad iniezione orizzontale FLEXI CUBE

idraulicamultimateriale

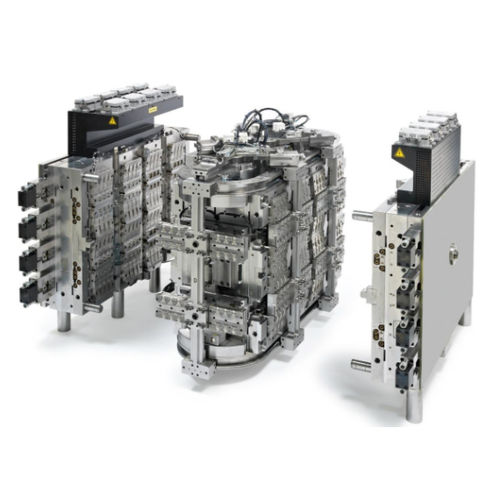

NUOVO CONCETTO DI STAMPAGGIO MULTICOMPONENTE ALTA PRODUZIONE - MASSIMA FLESSIBILITÀ DI LAYOUT - MINIMO INGOMBRO Boucherie ha recentemente introdotto un concetto completamente nuovo nel campo dello stampaggio a iniezione multicomponente con la consegna del suo primo stampo "Flexi Cube". Il primo stampo di questo tipo è stato consegnato per una maniglia a 3 componenti in un layout a 24 cavità. Questo particolare stampo è uno stampo a 5 stazioni: STAZIONE 1 - 24 cavità per l'iniezione del primo materiale STAZIONE 2 - raffreddamento STAZIONE 3 - 24 cavità per l'iniezione del secondo componente STAZIONE 4 - 24 cavità per l'iniezione del terzo componente STAZIONE 5 - esterna allo stampo per l'espulsione del prodotto durante un ciclo di stampaggio attivo Anche se il prodotto ha uno spessore di parete relativamente grande, è stato raggiunto un tempo di ciclo complessivo di soli 15 secondi! Il cuore di questo ingegnoso stampo è un design a pila con un cubo centrale stazionario intorno alla cui circonferenza sono previste varie stazioni che sono collegate da un sistema di trasporto che viaggia intorno a questo cubo. A questo scopo, un binario solido è installato intorno al cubo su cui viaggiano i supporti con i pezzi stampati. Questi supporti sono mossi per mezzo di servomotori che permettono ai supporti di viaggiare su diverse distanze. In questo modo, il numero di stazioni, le loro posizioni individuali e la loro funzione possono essere scelti a seconda delle necessità. Versioni per 4 o più componenti possono essere costruite con o senza stazioni di raffreddamento intermedie tra le stazioni di iniezione, dove desiderato, oppure con una o più stazioni di espulsione o posizioni in cui possono essere inserite strutture già realizzate (insert-moulding).
