Kit di sviluppo VME VME RDK

rapido

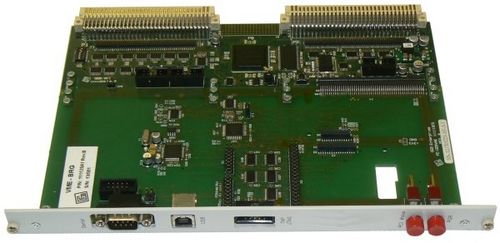

GEB-VME, un Kit di schede e IP per FPGA dedicate al VME La famiglia di schede e IP realizzata ha lo scopo di rendere disponibili, a basso costo, le risorse per realizzare velocemente unn sottoassieme VME master/slave/controller. La modularità delle risorse, sia hardware che firmware (VHDL IP on FPGA) consente di comporre molti tipi di applicazioni con un basso sforzo. Le applicazioni possono essere: -In sistemi eterogenei, quando si vuole realizzare un crescita "morbida" del sistema, schede di vario formato sono spesso utilizzate. Un bridge flessibile attraverso i formati diversi si rende necessario, ad esempio fra una sezione PC/PXI e un cestello VME, standard o custom. -Nel rimpiazzo di board o componenti obsoleti -In sistemi di test compatti che devono verificare schede su bus VME eseguendo cicli full speed verso di essi per verificarne la funzionalità La scheda VME 6U è composta di due semi schede unite attraverso un connettore SMT a 100 pins. -La prima semi-scheda, la GEB-VME, ha una profondità di circa 1/3 di quella VME, ospita nella FPGA un IP VME modulare, i drivers e receivers VME, la memoria e la logica ausiliaria, compreso un alimentatore switching per generare la 3V3 quando questa non è disponibile sul cestello. -La seconda semischeda, genericamente chiamata FE (Front End Board) può ospitare la logica custom per interfacciare le periferiche richieste dal sistema. La logica custom può essere controllata dai segnali provenienti dalla FPGA attraverso il connettore SMT a 100 pins. La FPGA è personalizzabile usando i tools Altera Quartus, SOPC e QSYS. La photo mostra, a titolo di esempio, la scheda GEB-VME unita ad una scheda Front End generica
