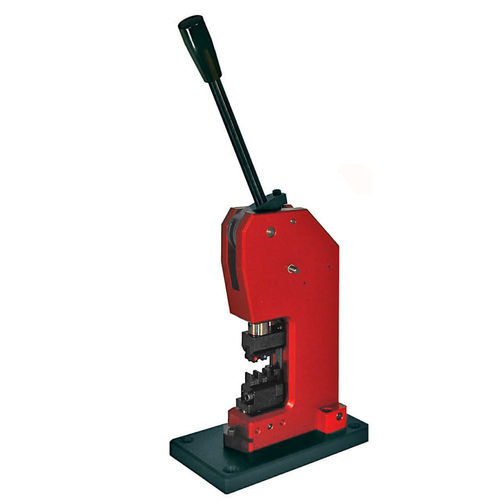

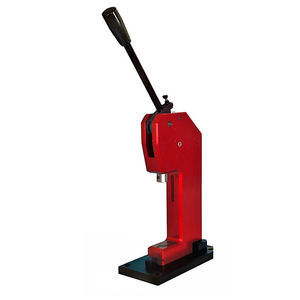

Pressa manuale CR 10

ad azionamento manualedi assemblaggiodi aggraffatura

Panoramica del prodotto
Pressa a ginocchiera manuale per crimpare e unire componenti con precisione costante e ridotto sforzo dell'operatore.

• Movimenti ergonomici che consentono una maggiore forza di pressatura con minimo sforzo muscolare
• Posizionamento semplice e preciso dei pezzi negli utensili
• Produzione di portautensili su misura disponibile per i vostri attrezzi di crimpatura
• Compatibile con numerosi utensili di diversi produttori
• Portautensili intercambiabile per cambi rapidi
• Regolazione rapida e precisa della posizione chiusa degli utensili
• Blocco della corsa di ritorno integrato
• Contatore di corsa opzionale

Tabella delle dimensioni
1 — 22 mm
2 — 17 mm
3 — 76 mm
Peso — 3 kg

Accessori

• WEZAG
• WEZAG (seconda variante)
• Contatore di corsa meccanico
• Portautensili (parte superiore/inferiore) per Pressmaster, AMP, ecc.

Specifiche tecniche

• Tipo di pressa: Pressa a ginocchiera manuale
• Movimentazione: Azionamento manuale
• Sporgenza: 22 mm
• Altezza di installazione: 76 mm
• Corsa: 17 mm
• Forza di pressata max al punto morto inferiore: 12 kN
• Forza massima ammessa sul leveraggio: 200 N
• Foro di posizionamento: Ø10 H7
• Bloccaggio utensile: Vite di serraggio
• Tipo di guida: Circolare
• Guida anti-rotazione: Anti-rotazione con gioco ± 0,1 mm
• Posizione leva a mano: Centrale
• Colore standard: Anodizzato rosso
• Peso: 3 kg
