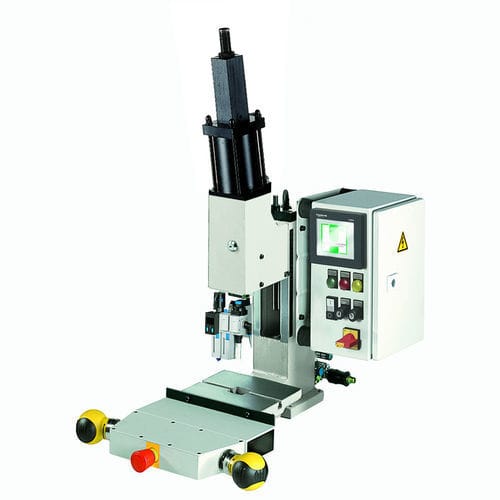

Pressa pneumatica 20 KHKP

a ginocchieraa controllo manuale

Panoramica del prodotto

• Denominazione modello: 20 kN KHKP
• Tipo: Pressa a leva pneumatico (a ginocchiera)
• Comando: Manuale

Tabella delle dimensioni
A2: 800
B: 580
C: 415
D: 200
E: 200
F: 120
G: 75
U: 21
V: Ø 10 H7
X: 60-225
X1: 0-60
Ymax: 890

Forniture / Varianti base

• Pressa standard con altezza di installazione aumentata
• Pressa standard senza accessori
• Pressa standard con gola ingrandita

Accessori

• Perno di serraggio senza collarino
• Perno di serraggio con collarino
• Tavola girevole divisione 2–24, adatta per presse con controllo SpiceFlex / D-Con
• Pulsante a pedale cablato con connettore per SpiceFlex / D-Con
• Piastra di cambio tavola girevole con foratura (solo con RT)
• Controllo di sicurezza a due mani ZS08
• Controllo di sicurezza a due mani ES07
• SpiceFlex modulare
• Serie SE per semplice controllo di sicurezza a due mani

Tavola scorrevole

• Tavola scorrevole ad alta portata, meccanica
• Tavola scorrevole ad alta portata, meccanica con perno di bloccaggio
• Tavola scorrevole ad alta portata, meccanica con comando elettropneumatico

Esclusivo GECHTER
Guida prismatica regolabile senza gioco. Il pezzo serrato può essere rimosso in avanti senza danneggiare il perno di serraggio.

Specifiche tecniche

• Tipo di pressa: Pressa a leva pneumatico (a ginocchiera)
• Comando: Manuale
• Sporgenza (overhang): 120 mm
• Altezza di installazione regolabile: 60 mm - 220 mm
• Corsa: 0 mm - 60 mm
• Generazione della forza: Cilindro pneumatico - Leva a ginocchiera
• Forza max. al PMB: 20 kN
• Pressione di esercizio: 6 bar
• Foro di posizionamento: Ø 10 H7
• Pezzo serrato: Pezzo di serraggio removibile
• Guida anti-torsione: Guida prismatica
• Regolazione gioco guida: Tramite vite di regolazione
• Coppia di serraggio per vite di fissaggio guida: 90 Nm
• Raccordo pneumatico: 1/4''
• Controllo di sicurezza a due mani ES07: Opzionale
• Controllo di sicurezza a due mani ZS08: Opzionale
• Controllo di sicurezza a due mani Spice Flex: Opzionale
• Forza di pressatura: 20 kN
• Colore standard: RAL 7035
• Peso: 43 kg
