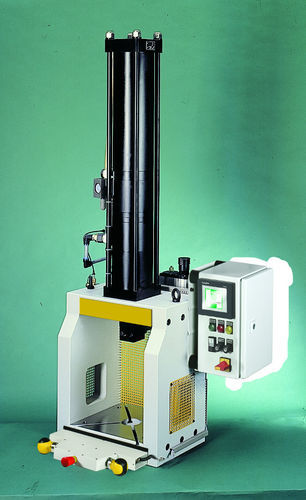

Pressa idropneumatica 150 HPPS

di formaturadi assemblaggioper assemblaggio

Panoramica del prodotto
Pressa idropneumatica telaio a H HPPS con forza di pressatura di 150 kN. Guidata su colonne, elemento di bloccaggio removibile e cilindro idropneumatico per la generazione della forza. Disponibili varianti di controllo e di sicurezza per integrare comandi a due mani e il modulo SpiceFlex. Indicata per operazioni industriali di formatura, assemblaggio e accoppiamento ad alta forza e precisione.

Tabella dimensioni
A2: 756
B: 720
C: 522
D: 353
E: 150
X: 303
Y: 1207

Varianti basamento

• X1 = corsa 50 mm con corsa utile 6 mm
• X1 = corsa 100 mm con corsa utile 6 mm
• X1 = corsa 50 mm con corsa utile 12 mm
• X1 = corsa 100 mm con corsa utile 12 mm, lunghezza corsa personalizzata su richiesta

Accessori

• Pedale cablato con connettore per SpiceFlex / D-Con
• Comando di sicurezza a due mani ZS08
• Comando di sicurezza a due mani ES07
• SpiceFlex modulare
• Serie SE per comando di sicurezza a due mani semplice

Specifiche tecniche

• Tipo di pressa: pressa idropneumatica telaio a H
• Azionamento: con controllo (opzionale)
• Altezza di installazione: 303 mm
• Larghezza di installazione: 353 mm
• Corsa / corsa utile: 50 mm / 6 mm (opzioni disponibili)
• Forza di pressatura (corsa utile): 150 kN
• Forza di pressatura (avanzamento): 6,5 kN
• Forza di estrazione (ritorno): 6,2 kN
• Generazione della forza: cilindro idropneumatico
• Pressione di esercizio: 6 bar
• Foro di posizionamento: Ø 25 H7
• Bloccaggio utensile: elemento di bloccaggio removibile
• Guida anti-rotazione: guida su colonne
• Tubo di collegamento: 1/2''
• Comando di sicurezza a due mani ZS08: opzionale
• Comando di sicurezza SpiceFlex: opzionale
• Colore standard: RAL 7035
• Peso: 420 kg
