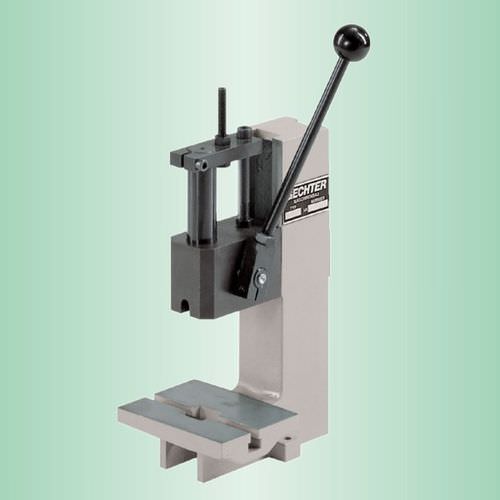

Pressa manuale 2 HZP

a cremaglieradi assemblaggioper assemblaggio

Descrizione del prodotto
La 2 HZP è una pressa manuale a cremagliera progettata per operazioni industriali di pressatura, assemblaggio e accoppiamento di precisione. È dotata di un pezzo di serraggio removibile, guida circolare antitorsione e altezza di installazione regolabile. Colore standard: RAL 7035. Peso: 7,5 kg.

Tabella delle dimensioni
A2: 188
B: 85
C: 260
D: 120
E: 70
F: 55
G: 39
U: 21
V: Ø 10 H7
X: 85 - 180
X1: 0 - 54
Y: 365 - 460
Peso: 7,5 kg

Accessori

• Pressa standard senza accessori
• Regolazione profondità di precisione PTE (adattatore)
• Piastra di centraggio con foro centrale
• Impugnatura ergonomica
• Perno di serraggio senza collarino
• Perno di serraggio con collarino
• Corsa di ritorno meccanica

Esclusivo GECHTER

• Guida prismatica regolabile senza gioco. Il pezzo serrato può essere rimosso in avanti senza danneggiare il perno di serraggio. (*Solo su 4HZP)
• Dado a T 1 x DIN 650 M8x10

Specifiche tecniche

• Tipo di pressa: Pressa a cremagliera
• Funzionamento: Manuale
• Sporgenza: 70 mm
• Altezza di installazione regolabile: 85 - 185 mm
• Corsa: 54 mm
• Forza massima di pressa al punto morto inferiore: 1,5 kN
• Forza di azionamento leva, max consentita: 350 N
• Foro di posizionamento: Ø10 H7
• Pezzo serrato: Pezzo serrabile rimovibile
• Tipo di direzione: Circolare
• Guida anti-torsione: Senza gioco ±0,1 mm
• Posizione della leva: Destra, regolabile 360°
• Regolazione altezza: Manovella
• Coppia serraggio per vite: 70 Nm
• Colore standard: RAL 7035
• Peso: 7,5 kg
