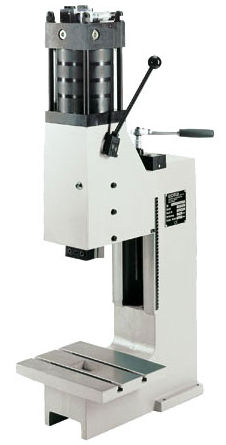

Pressa manuale 4 HKP/L-DS

pneumaticaa controllo manualecon leva di comando

Prodotto
Pressa manuale a leva con assistenza pneumatica (pressa a bilanciere manuale) che eroga una forza di 4 kN a pressioni di esercizio fino a 7,8 bar. Cilindro pneumatico per generazione della forza; funzionamento manuale con corsa di potenza assistita.

Tabella dimensioni
A2: 340
B1: 260
C: 415
D: 200
E: 120
F: 92
G: 75
U: 21
V: Ø 10 H7
X: 73-240
X1: 6-46
Ymax: 678

Panoramica / Caratteristiche distintive
Guida prismatica regolabile senza gioco. Pezzo serrato rimovibile in avanti senza danneggiare il perno di serraggio. 1x DIN 650 M8x10 (dettaglio tavola).

Configurazioni disponibili ed esempi (opzioni di fornitura mostrate)

• Base: Pressa standard con altezza di installazione aumentata
• Base: Pressa standard senza accessori
• Base: Pressa standard con gola aumentata

Accessori (esempi mostrati)

• Micro-regolazione PFE
• Regolazione di profondità di precisione PTE (adattatore)
• Piastra di centraggio con foro centrale
• Basamento pressa H cca. 800 x L 690 x P 565 mm regolabile con elementi di supporto macchina
• Basamento pressa H cca. 700 x L 690 x P 565 mm regolabile con elementi di supporto macchina
• Tavolo di supporto per montaggio laterale sul basamento (lato sinistro), regolabile in altezza
• Tavolo di supporto per montaggio laterale sul basamento (lato destro), regolabile in altezza
• Contatore corsa pneumatico
• Comando aggiuntivo a pulsante per attivazione definita (es. per laboratori protetti)

Tavolo scorrevole (esempi)

• Tavolo scorrevole ad alta capacità, meccanico
• Tavolo scorrevole ad alta capacità, meccanico con perno di bloccaggio

Supporto di bloccaggio (esempi)

• Supporto di bloccaggio cca. H 160 x L 130 x P 58 mm (solo per colonne con sbalzo aumentato)
• Supporto di bloccaggio cca. H 160 x L 130 x P 118 mm (solo per colonne con sbalzo aumentato)

Dettagli del prodotto
Le specifiche tecniche dettagliate sono riportate nel blocco seguente "Specifiche tecniche".

Specifiche tecniche

• Tipo di pressa: Pressa manuale a bilanciere con assistenza pneumatica
• Azionamento: Manuale
• Sbalzo: 120 mm
• Altezza di installazione regolabile: 73 mm - 240 mm
• Corsa di avvicinamento regolabile: 6 mm - 46 mm
• Corsa di potenza: < 6 mm (pneumatica)
• Forza di pressa in corsa di potenza / pressione di esercizio: 4 kN / 7,8 bar
• Generazione forza: Cilindro pneumatico
• Pressione di esercizio: 3 - 7,8 bar
• Foro di posizionamento: Ø10 H7
• Pezzo serrato: Pezzo rimovibile
• Guida anti-rotazione: Guida prismatica
• Guida regolabile senza gioco: Tramite spessori di regolazione
• Posizione leva manuale: Destra, regolabile 360°
• Regolazione altezza unità guida: Manovella
• Coppia di serraggio per vite: 90 Nm
• Collegamento tubo: 1/4"
• Colore standard: RAL 7035
• Peso: 36 kg
