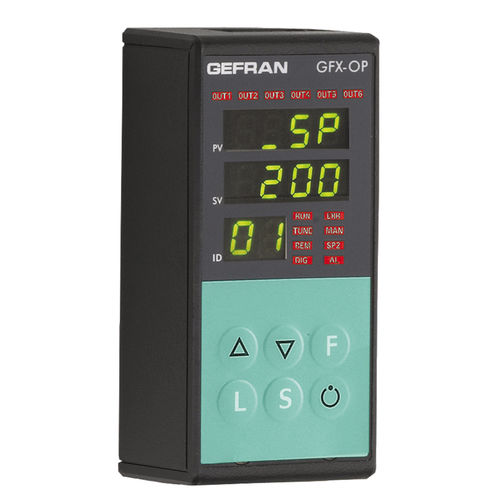

Pannello operatore con tastiera GFX OP

ad incastroIP65display

Terminale per la configurazione e diagnosi di tutta la gamma Geflex. É composto da una membrana lexan (che garantisce una protezione frontale IP65). Tre display, di cui due per la visualizzazione delle variabili (PV variabile di processo, SP set point) a quattro cifre ed uno a due cifre per l'identificazione del nodo Geflex interrogato. Sei tasti funzionali per accedere ai menù software ed eseguire le impostazioni. Quattordici led, di cui: sei per la diagnosi dello stato uscite, otto per lo status strumento. É dotato di una memoria interna in grado di salvare la configurazione completa di ogni Geflex, per un massimo di dieci. Quest'ultima caratteristica lo rende particolarmente adatto alla manutenzione degli impianti effettuando la configurazione dei Geflex direttamente sul campo ed archiviando successivamente i dati sul PC. Inoltre, è possibile effettuare l'operazione inversa: scaricare i dati da PC nel terminale GFX_OP, intervenire sull'impianto e configurare i Geflex. Due le versioni proposte: da retroquadro è possibile fissare il terminale direttamente sull'elemento di dissipazione del Geflex o fissarlo sulla guida DIN; da frontequadro è possibile fissare il terminale direttamente sul quadro di comando dell'impianto. In entrambe le soluzioni il terminale non necessita di alimentazione esterna poiché la preleva direttamente dal Geflex. Per un uso con il PC é fornito un kit completo di alimentatore 24Vdc e cavo di collegamento.
