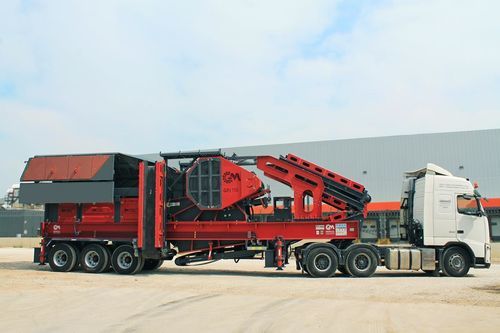

Frantoio a ganascia MC110

mobileper la produzione di sabbiaa estrazione umida

GNR - MC110 Frantumatore a mascelle mobile
Impianto di frantumazione mobile che comprende un frantumatore a mascelle mobile da 110 con alimentatore mobile indipendente, un frantumatore a impatto mobile GS1215 e un vaglio vibrante mobile multistrato. Progettato per frantumazione, vagliatura e lavaggio opzionale su telaio mobile.

Punti salienti

• Apparecchiature principali: alimentatore vibrante, frantumatore a mascelle GPJ 110, frantumatore a impatto secondario GS1215, vaglio vibrante 2000×6000 mm 4 strati
• Dimensione massima di alimentazione: 900 mm
• Regolazione della dimensione di uscita: 0–100 mm
• Taglie finali standard: 0–5, 5–12, 12–19, 19–40 mm (personalizzabili)
• Capacità nominale: 200–300 t/h
• Generatore opzionale: 750 kW

Sistema di alimentazione
Alimentatore adattato al sistema mobile per installazione rapida e funzionamento robusto. Può separare il terreno superficiale con griglia bypass e alimentare materiali minerali o riciclati di diverse durezza.

• Coperchi laterali: opzioni classiche con cerniera o idrauliche
• Rivestimenti resistenti all'usura, sostituibili
• Molle heavy-duty per uso mobile
• Trasmissione: singolo o doppio motore vibro
• Velocità di alimentazione regolabile tramite controllo del drive vibro
• Lubrificazione automatica opzionale
• Griglia bypass a stadio singolo o doppio per vagliatura

Sistema di frantumazione
Sistema frantumatore mobile riprogettato per efficienza e bassi costi operativi. Il frantumatore a mascelle mobile primario supporta operazioni portatili senza perdita di capacità ed è adatto a materiali duri e abrasivi con alto contenuto di silice.

• Modelli primari o secondari selezionabili in base al materiale
• Regolazione della mascella per variare la dimensione del materiale
• Sistema di sicurezza contro sovraccarichi
• Rivestimenti e parti laterali sostituibili
• Risparmio sui ricambi grazie alla testa e alla parte inferiore delle mascelle reversibili
• Lubrificazione automatica opzionale

Sistema di vagliatura vibrante
Vaglio vibrante mobile ad alta efficienza progettato per condizioni gravose e adattabile a tutte le tipologie di pietra e minerale.

• Funzionamento sincronizzato con il frantumatore per massima efficienza
• Componenti del corpo senza bulloni (no saldature)
• Reti di crivello in acciaio importate, facili da cambiare
• Opzioni di trasmissione: motori vibro o albero a camme
• Inclinazione del crivello regolabile idraulicamente opzionale
• Compatibile con impianti General Makina di frantumazione e vagliatura

Sistema mobile di frantumatore a impatto secondario
Frantumatore a impatto secondario portatile con elevata resa cubica, performante su materiali poco abrasivi e mediamente duri; adatto al riciclaggio con unità magnetica opzionale.

• Prestazioni superiori su materiali medi e duri
• Idoneo al riciclaggio con unità magnetica opzionale
• Elevato rapporto di cubatura del prodotto
• Basso consumo energetico; avviatore morbido opzionale
• Rivestimenti e palette del rotore sostituibili
• Unità di manutenzione idraulica per accesso interno facilitato
• Lubrificazione automatica e sensori di temperatura opzionali

Sistema di lavaggio
Lavatrice a coclea mobile adattata a sistemi portatili, esegue lavaggio e vagliatura della sabbia in parallelo con il vaglio.

• Prestazioni equivalenti alle lavatrici a coclea fisse
• Teste in gomma sostituibili sugli alberi elicoidali
• Ogni albero con proprio motore e riduttore
• Unità di controllo frequenza opzionale per produzione precisa
• Rimuove impurità e lava materiali fino a 1 mm
• Adattabile ai vagli di lavaggio General Makina; manutenzione semplice

Sistema di nastri trasportatori
Nastri mobili progettati per assemblaggio rapido e opzioni tecnologiche disponibili.

• Assemblaggio in ~15 minuti per la posizione di spedizione
• Sistema di trasmissione con motoriduttore; controllo di frequenza opzionale
• Chiusura superiore e unità di rimozione polvere opzionali
• Aree di scarico e rulli rivestiti in gomma
• Lubrificazione automatica e conteggio cicli opzionali
• Sistema di protezione magnetica opzionale

Sistema telaio mobile
Il telaio mobile supporta tutte le attrezzature e fornisce mobilità, conforme alle dimensioni stradali e alla segnaletica per impiego multiprogetto.

• Trasporta l'intero impianto su una singola piattaforma per uso multiprogetto
• Compatibile con dimensioni e segnaletica stradale standard
• Sistema ruote a doppio asse standard; lunghezza/assi regolabili in base al peso
• Struttura telaio: ferro e acciaio qualità A1, giunti rinforzati
• Sistema di frenatura pneumatica
• Supporti idraulici permettono l'installazione in ~15 minuti

Pannello di controllo
Il pannello di controllo mobile gestisce l'intero impianto. Definisce le prestazioni e offre opzioni di alimentazione, controllo e sicurezza.

• Funziona con alimentazione elettrica standard o generatore
• Compatibile con sistemi 50 Hz e 60 Hz
• Arresto di emergenza e avvisi sonori/visivi opzionali
• Avviatore morbido intelligente opzionale per risparmio energetico
• Controllo di frequenza aggiuntivo opzionale per alimentatore, nastri e vaglio
• Schermo touchscreen per facilità d'uso
• Controllo remoto o tracciamento Internet opzionale
• Scocca impermeabile e antipolvere con coperture bloccabili

Informazioni tecniche (dimensioni di trasporto / peso / capacità)
Frantumatore a mascelle — Dimensioni trasporto (L x l x H mm): 3000 x 13500 x 4500 — Peso (kg): 55000 — Capacità (t/h): 200-300
Frantoio a impatto e vaglio vibrante — Dimensioni trasporto (L x l x H mm): 4250 x 18300 x 4500 — Peso (kg): 55000 — Capacità (t/h): 200-300

Specifiche tecniche

• Modello: MC110
• Brand: GENERAL MAKİNA
• Apparecchiature principali: alimentatore vibrante, frantumatore a mascelle GPJ 110, frantumatore a impatto secondario GS1215, vaglio vibrante 2000×6000 mm 4 strati
• Dimensione massima di alimentazione: 900 mm
• Regolazione dimensione uscita: 0–100 mm
• Taglie prodotto finale (standard): 0–5 mm; 5–12 mm; 12–19 mm; 19–40 mm (personalizzabili)
• Capacità nominale: 200–300 t/h
• Generatore opzionale: 750 kW
• Dimensioni di trasporto (frantumatore a mascelle): 3000 x 13500 x 4500 mm
• Dimensioni di trasporto (frantoio a impatto + vaglio): 4250 x 18300 x 4500 mm
• Peso appross.: 55.000 kg (per modulo principale come indicato)
• Opzioni alimentatore: coperchi laterali a cerniera o idraulici; motori vibro singoli/doppi; lubrificazione automatica opzionale
• Caratteristiche di frantumazione: mascella regolabile, protezione da sovraccarico, parti d'usura sostituibili, lubrificazione automatica opzionale
• Caratteristiche vaglio: struttura senza bulloni, reti d'acciaio, azionamenti vibro o albero a camme, inclinazione idraulica opzionale
• Caratteristiche frantoio secondario: rivestimenti e palette sostituibili, accesso manutenzione idraulico, unità magnetica e sensori di temperatura opzionali
• Lavaggio: lavatrice a coclea con teste in gomma sostituibili, alberi con azionamento individuale, opzione controllo frequenza
• Nastri: assemblaggio rapido, motoriduttori, controllo polveri e opzioni protettive
• Telaio: dimensioni compatibili strada, acciaio qualità A1 rinforzato, freni pneumatici, supporti idraulici per installazione rapida
• Pannello di controllo: touchscreen, tracciamento remoto/Internet opzionale, compatibilità 50/60 Hz, avviatore morbido e opzioni di controllo frequenza
