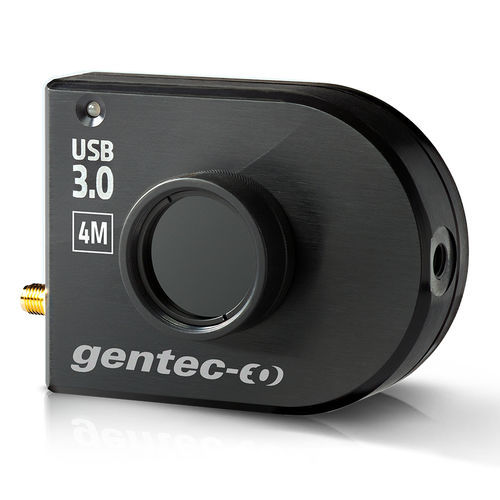

Analizzatore di raggio laser a camera BEAMAGE-4M-IR

ad alta risoluzione

Telecamera di profilazione del fascio con rivestimento ai fosfori per le lunghezze d'onda IR (1495-1595 nm). 4.sensore CMOS ad alta risoluzione da 2 MPixel, misure conformi agli standard ISO. USB 3.0 PER LA MASSIMA VELOCITÀ DI TRASFERIMENTO Fino a 10 volte più veloce delle normali connessioni USB 2.0 (compatibile anche con USB 2.0) ALTA RISOLUZIONE Per misure accurate del profilo di fasci molto piccoli: 5.passo dei pixel di 5 µm per il BEAMAGE-4M GRANDI APERTURE - 11,3 x 11,3 mm per BEAMAGE-4M e BEAMAGE-4M-IR - 20,5 x 20,5 mm per il BEAMAGE-4M-FOCUS DISPONIBILE CON RIVESTIMENTO IR Le telecamere BEAMAGE-4M-IR sono dotate di uno speciale rivestimento ai fosfori per le lunghezze d'onda IR (1495-1595 nm) CONFORMI ALLE NORME ISO La definizione D4σ di diametro, centroide, ellitticità e orientamento è conforme alle norme ISO 11146:2004 e 11146:2005 INTERFACCIA SOFTWARE INTUITIVA Interfaccia facile da navigare, con numerose funzioni di visualizzazione e controllo: - Display 2D, 3D e XY - Funzione di sottrazione dello sfondo - Funzione unica di "animazione - Adattamento gaussiano - Grafico semi-log TRIGGER ESTERNO Per sincronizzare la telecamera con un laser ad impulsi KIT DI SVILUPPO SOFTWARE È disponibile un kit di sviluppo software. 1 - CONTROLLI PRINCIPALI La parte superiore del software comprende tutti i controlli principali in formato ribbon. Questi controlli sono raggruppati per famiglia: controlli di acquisizione, controlli di file, controlli di buffer, controlli M2 e calcoli di dati. Quest'ultimo include filtri molto utili e una funzione di normalizzazione. 2 - DISPLAY Il lato sinistro del software è il pannello di visualizzazione. Sono disponibili quattro visualizzazioni: 3D, 2D, XY (grafici della sezione trasversale lungo il reticolo) e tracciamento del fascio. La visualizzazione desiderata si seleziona facendo clic sull'icona corrispondente nella parte inferiore del pannello.
