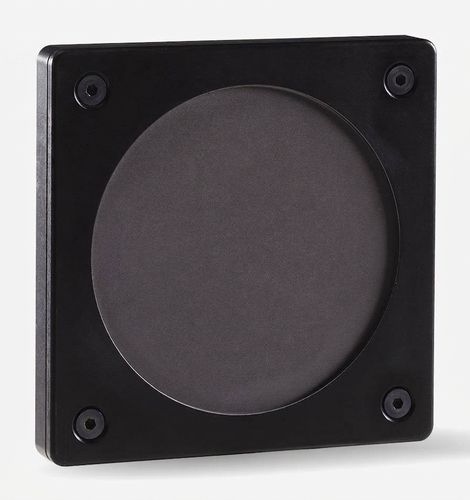

Rilevatore di potenza laser ad alta potenza UP100

a termopile

Caratteristiche principali

• Rilevatore termico ad alte prestazioni per la misura della potenza laser
• Apertura ampia: 100 mm
• Alta soglia di danno: 45 kW/cm²
• Potenza media massima: 50 W (100 W per 1 minuto)
• Modalità energia fino a 700 J
• Interfaccia intelligente con dati di taratura

Panoramica

• Progettato per la misura precisa di fasci laser ampi e a bassa potenza
• Rilevatore termopila adatto a laser continui e pulsati
• Modalità energia disponibile per misure single-shot

Incluso

• Certificato di taratura (tracciabile NIST)
• Certificato PWC (Personal Wavelength Correction) quando fornito

Supporto compatibile

• STAND-S-443

Display e interfacce PC compatibili

• MIRO ALTITUDE display touchscreen (canale singolo) per misure di potenza ed energia

Assorbitore versatile
L'assorbitore H12 offre risposta broadband e spettralmente uniforme con bassa retro-riflessione e alte soglie di danno.

• Adatto a un'ampia gamma di laser
• Rischio ridotto di danneggiamento
• Consente tempi di salita relativamente rapidi

Modalità energia

• Sensibilità energetica tipica: 0,0017 mV/J
• Energia massima misurabile: 700 J
• Energia equivalente di rumore: 2 J
• Periodo minimo di ripetizione: 30 s
• Larghezza di impulso massima: 1000 ms

Prestazioni e misure

• Potenza media massima (continuo): 50 W
• Potenza media massima (1 minuto): 100 W
• Potenza equivalente di rumore: 20 mW
• Gamma spettrale: 0,193 - 20 μm
• Tempo di salita tipico: 5 s
• Incertezza di taratura della potenza: ±2,5 %
• Ripetibilità: ±0,5 %

Soglie di danno

• Densità massima di potenza media: 45 kW/cm²
• Densità massima di energia: 1 J/cm²

Caratteristiche fisiche

• Raffreddamento: Convezione (fino a 50 W)
• Diametro apertura: 100 mm
• Assorbitore: H12
• Dimensioni: 125 H x 125 W x 17 D mm
• Peso: 0,62 kg

Opzioni e ecosistema

• Uscita INTEGRA (USB o RS-232) disponibile per soluzione rilevatore+misuratore all-in-one
• Compatibile con PC-Gentec-EO e Data Viewer per visualizzazione e registrazione dati
• Supporta l'algoritmo XNR Anticipation™ (dipende dal modello) per mostrare i risultati più velocemente della risposta naturale del rilevatore
• Taratura tracciabile NIST disponibile

Specifiche tecniche

• Potenza media massima (continuo): 50 W
• Potenza media massima (1 minuto): 100 W
• Potenza equivalente di rumore: 20 mW
• Gamma spettrale: 0,193 - 20 μm
• Tempo di salita tipico: 5 s
• Incertezza di taratura della potenza: ±2,5 %
• Ripetibilità: ±0,5 %
• Sensibilità energetica tipica: 0,0017 mV/J
• Energia massima misurabile: 700 J
• Energia equivalente di rumore: 2 J
• Periodo minimo di ripetizione (modalità energia): 30 s
• Larghezza di impulso massima (modalità energia): 1000 ms
• Densità massima di potenza media: 45 kW/cm²
• Densità massima di energia: 1 J/cm²
• Metodo di raffreddamento: Convezione
• Diametro apertura: 100 mm
• Tipo di assorbitore: H12
• Dimensioni: 125 H x 125 W x 17 D mm
• Peso: 0,62 kg
