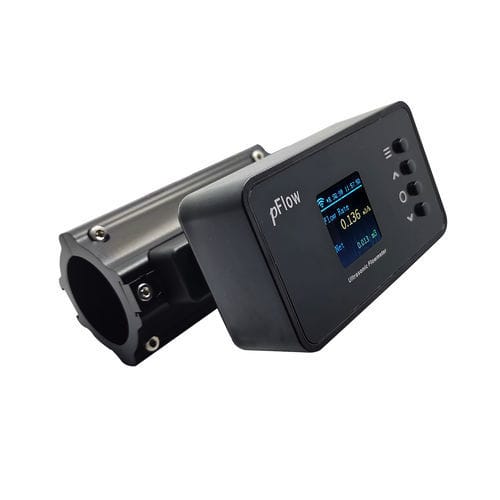

Misuratore di portata ad ultrasuoni F3W

volumetricoper liquidiDN50 - 2"

Adotta il principio del tempo di transito Collegato tramite Wi-Fi Supporto dell'APP mobile per la visualizzazione dei dati in tempo reale Monitoraggio del flusso di liquidi senza modificare il tubo Introduzione L'F3W è un piccolo e compatto misuratore di portata a ultrasuoni a morsetto, basato sulla tecnologia Time Comb. L'F3W è molto facile da installare: basta fissarlo al tubo, collegarlo all'alimentazione e impostare il diametro del tubo. Il design a morsetto consente l'installazione in sistemi in funzione senza aprire il tubo, garantendo tempi di inattività minimi e massima disponibilità. Principi di funzionamento Due sensori sono posizionati all'esterno del tubo. Ciascun sensore trasmette impulsi ultrasonici attraverso il tubo e poi trasmette il fluido all'altro. La velocità del liquido che scorre nel tubo accelera o decelera l'impulso. La differenza tra i tempi di transito dei due impulsi viene utilizzata per calcolare la portata. L'uso del tempo di transizione può far sì che il flussimetro non sia influenzato da variazioni di pressione o temperatura. Caratteristiche principali campo di misura: (0,03～5,0) m/s adatto a vari ambienti di lavoro ristretti aPP per smartphone per il monitoraggio dei dati Applicazioni lMisurazione dell'acqua in ambito residenziale lMisura dell'acqua ultrapura lMonitoraggio di sistemi di acquacoltura lMisura dell'acqua refrigerata HVAC lIrrigazione agricola Specifiche di prestazione Intervallo di flusso ±0,1ft/s ~ ±16ft/s (±0,03m/s ~ ±5m/s) Specifiche di funzionamento Alimentazione 10~36VDC/500mA Umidità Fino al 99% RH, senza condensa Specifiche fisiche Trasmettitore PC/ABS Lunghezza del cavo Cavo di alimentazione: lunghezza standard 2 m
