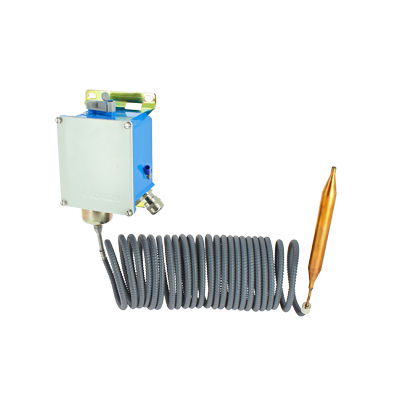

Versione: bulbo diretto o capillare
Caso: Zama
Elemento di rilevamento: Bulbo e capillare in acciaio inossidabile o rame
Protezione capillare: Armatura in acciaio inossidabile o rivestita in PVC
Rigidità dielettrica
" 2000 V tra i contatti aperti (modo comune)
"2000 V tra i contatti e la terra (modo differenziale)
Choc elettrico: 5000V (1,2/50 µs)
Caratteristiche
" Fissaggio in acciaio inossidabile
" Uscita elettrica: pressacavo in acciaio inossidabile
" Staffa di fissaggio rinforzata - tipo Navy
" Protezione del respiratore
Opzioni
" Alloggiamento a prova di esplosione
" Connessione elettrica: Connettore SAIB
" Finestra della scala
" Isolamento dielettrico dell'elemento termostatico
" Certificato GOST
" Certificato VERITAS
La temperatura è applicata ad un elemento di rilevamento della "pressione del vapore" montato a distanza
La temperatura convertita in pressione è trasmessa da un circuito sigillato ad un soffietto metallico "SE". Il termostato si comporta quindi come un pressostato a soffietto.
La variazione di pressione del soffietto causata dalle variazioni di temperatura agisce sul meccanismo interno basato su un sistema bilanciato di forze opposte (molla principale "MS" ed elemento sensibile "SE") situato ai lati di un braccio flessibile "FA".
L'asse teorico di articolazione del braccio flessibile "FA" comprende una striscia di acciaio inossidabile che fornisce un supporto costante al braccio
La forza così prodotta è bilanciata dalla molla di portata "MS" che permette di regolare il set point con la vite "SP".
Dopo il superamento del set point, il movimento del braccio flessibile viene rilevato dall'interruttore "SW" utilizzato a fine corsa.
---
