Geofono verticale BHG-2

orizzontale

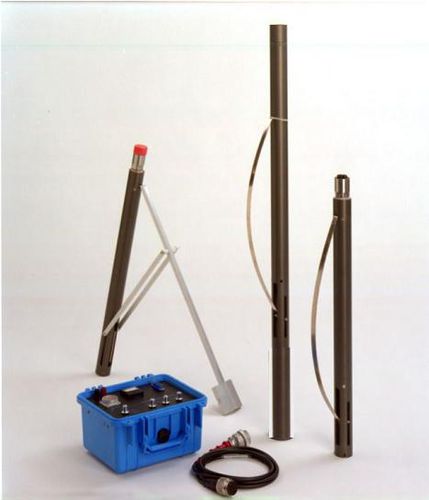

Geostuff offre una selezione di geofoni per trivellazione a parete. Il modello BHG-2 (nella foto a destra) contiene un geofono a 3 componenti con orientamento X-Y-Z. Il diametro esterno è di 1,85 pollici (47 mm), abbastanza piccolo da poter essere inserito all'interno di un tubo di plastica da 40, 2 pollici. Il meccanismo di bloccaggio è una robusta molla d'acciaio compressa da un motore elettrico in corrente continua. Non ci sono vesciche di gomma da rompere o tubi che perdono, e il funzionamento è relativamente indipendente dalla profondità. I modelli BHG-2 sono stati utilizzati a profondità di 500 metri (consultare la fabbrica per i dettagli). Gli elementi geofonici standard sono ad alta potenza, frequenza naturale di 15 Hz che può funzionare con l'utensile verticale o orizzontale. Gli elementi sono disponibili anche con frequenze naturali a 10, 14, 28 o 40 Hz. Il BHG-3 (nella foto, al centro) comprende tre elelementi per geofoni, più una bussola fluxgate e un servomeccanismo che fa ruotare automaticamente i geofoni orizzontali all'azimut di vostra scelta. Il controllore BHGC-1 è disponibile. Questa unità commuta l'alimentazione al meccanismo a pinza e alla bussola, e dirige anche il segnale dei geofoni verso il sismografo standard. Il meccanismo di bloccaggio è azionato da un motore a corrente continua, azionato dall'alimentazione inviata verso il basso da due dei conduttori. La polarità è invertita per liberare il morsetto Il regolatore di superficie fornisce l'alimentazione al meccanismo a pinza e collega i segnali del geofono al vostro strumento sismico standard. Il controllore BHGC-1b aziona un solo geofono, mentre il controllore BHG-4 può azionare fino a quattro geofoni separati. Il controllore richiede un'alimentazione a 24 volt DC con cavi fino a 200 metri di lunghezza, o più tensione per cavi più lunghi.
