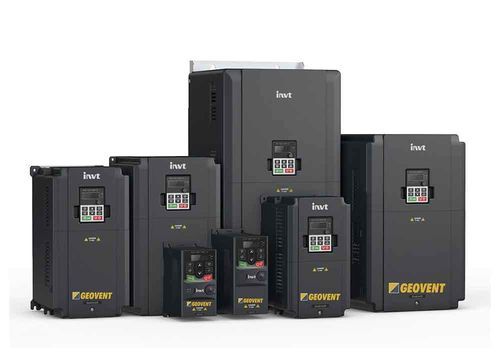

Convertitore di frequenza a controllo vettoriale GeoDrive

con interfaccia analogicatrifasemonofase

Riepilogo del prodotto
GeoDrive GD20 e GD350 sono inverter di frequenza progettati per il controllo preciso ed efficiente in termini di consumo dei motori elettrici nelle applicazioni di ventilazione ed estrazione industriale. GD20 offre controllo vettoriale senza sensore per potenze inferiori, mentre GD350 fornisce funzioni di controllo e sicurezza estese per impianti di maggiore entità. Entrambi i modelli sono progettati per l'integrazione con componenti e sistemi di controllo Geovent.

Cosa ottieni

• Regolazione precisa della velocità e della pressione adattata ai sistemi di ventilazione.
• Funzionamento a risparmio energetico tramite controllo motore regolabile.
• Riduzione del rumore grazie al controllo della velocità.
• Installazione e messa in servizio semplificate per un'integrazione rapida.
• Affidabilità operativa nel tempo con protezioni di involucro specifiche per modello.

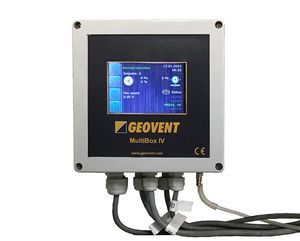

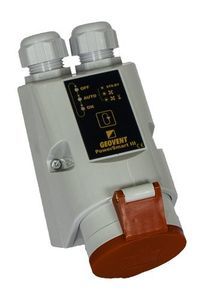

• Compatibilità con ventilatori Geovent, MultiBox IV e sistemi PowerSmart.
• GD20 soddisfa le esigenze di base; GD350 aggiunge opzioni avanzate di controllo e sicurezza.

Informazioni sul prodotto
GD20 è indicato per applicazioni che richiedono una regolazione motore compatta ed economica e utilizza tecnologia di controllo vettoriale senza sensore. Include un filtro EMC di classe C2. GD350 è progettato per impianti a potenza superiore e per installazioni con requisiti di sicurezza più elevati, offre funzioni di controllo aggiuntive e caratteristiche di sicurezza, ed è fornito con filtro EMC di classe C3 per ridurre le interferenze elettromagnetiche. È richiesta l'installazione di un interruttore differenziale (RCD) da 300 mA per la conformità e la sicurezza elettrica.

Dati tecnici (tabella)
Header | GeoDrive GD20 | GeoDrive GD350
Tensione | 1×220–1×240 V / 50–60 Hz; 3×380–440 V / 50–60 Hz | 3×380–440 V / 50–60 Hz
Corrente | 2,5–9,5 A | 9,5–92 A
Potenza | 0,4–4 kW | 4–45 kW
Ingressi | 4 (DI) | 4 (DI)
Uscite | 2 x relè | 2 x relè
Uscite analogiche (AO) | 2 × 0–10 V / 4–20 mA | 1 (secondo modello)
Temperatura ambiente | -10–50 °C | -10–50 °C
Custodia | IP20 | IP55
Dimensioni (LxWxH) | Vedere scheda tecnica | Vedere scheda tecnica
Peso | Vedere scheda tecnica | Vedere scheda tecnica

Caratteristiche / specifiche tecniche

• Modelli: GeoDrive GD20 (controllo vettoriale senza sensore) e GeoDrive GD350 (funzioni avanzate di controllo e sicurezza).
• Tensioni di alimentazione: monofase 220–240 V e trifase 380–440 V a seconda del modello.
• Intervalli di corrente nominale: GD20 = 2,5–9,5 A; GD350 = 9,5–92 A.
• Intervallo di potenza: GD20 = 0,4–4 kW; GD350 = 4–45 kW.
• Ingressi digitali: 4 DI su entrambi i modelli.
• Uscite relè: 2 relè su entrambi i modelli.
• Uscite analogiche: GD20 = 2 (0–10 V / 4–20 mA); GD350 = 1 (secondo modello).
• Temperatura ambiente di esercizio: -10 a 50 °C.
• Protezione dell'involucro: GD20 = IP20, GD350 = IP55.
• Filtri EMC: GD20 = C2; GD350 = C3.
• Requisito di installazione: interruttore differenziale (RCD) da 300 mA richiesto.
• Dimensioni e peso: valori dettagliati disponibili nella scheda tecnica del prodotto.
