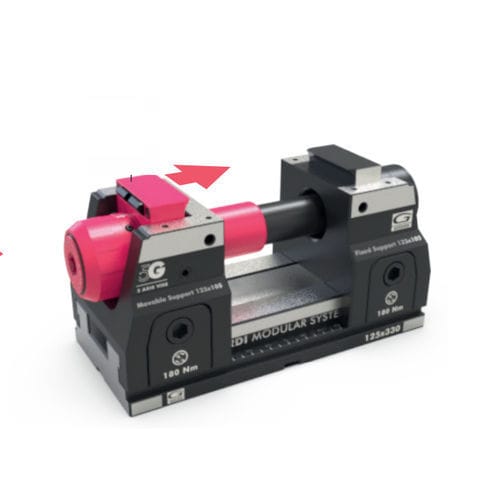

Morsa per macchina utensile a 5 assi 5G-125 series

manualea vitedi precisione

Grazie alla sua versatilità e stabilità, la morsa 5G riesce a garantire una elevata precisione e ripetibilità di serraggio. Attraverso delle staffe di ancoraggio si possono rendere fissi entrambi i supporti ganascia, in modo da irrigidire la struttura e minimizzare le flessioni normalmente sviluppate nei serraggi ad altezze elevate, una volta stabilita l’apertura che si desidera utilizzare. Inoltre grazie al sistema vite, che agisce in prossimità della superficie di serraggio, siamo riusciti ad alzare notevolmente l’altezza della presa pezzo, senza avere riduzioni di forza nel serraggio. SISTEMA VITE ALTO Il gruppo vite vicino alla zona di serraggio ottimizza la forza, riduce le flessioni e garantisce un serraggio stabile e preciso DA MOBILI A FISSE Le staffe di ancoraggio presenti sui supporti ganascia (fissi e mobili) consentono di eliminare i giochi di scorrimento prima di eseguire il serraggio finale, questo ne evita il sollevamento e consente di ottenere la massima precisione. CREA LA TUA MORSA Scegli tra 4 lunghezze di base e 2 altezze dei supporti ganascia per ottenere la combinazione ideale in base alla corsa della macchina e alla dimensione dei particolari. La base in acciaio temprato ad alta rigidità è compatibile con tutti i sistemi zero point e a cambio rapido GANASCE A CAMBIO RAPIDO Le ganasce si montano manualmente, senza chiavi, in modo rapido e preciso grazie a molle e innesto a coda di rondine. L’ampia gamma di ganasce permette di ottimizzare la presa pezzo.
