I trasformatori di isolamento sono utilizzati per l'isolamento elettrico dei circuiti al fine di ridurre i pericoli derivanti dal contatto accidentale di parti in tensione e messe a terra contemporaneamente. I trasformatori di isolamento possono essere utilizzati per soddisfare la misura di protezione "separazione protettiva". L'apparecchiatura collegata è isolata in modo sicuro dalla rete di alimentazione e non deve essere messa a terra. I trasformatori di isolamento sono soggetti alla norma DIN/VDE 0570/2-4/IEC61558/2-4 Parte 1. Si applicano i seguenti valori nominali massimi:
-Tensione di ingresso: 1000 V
-Frequenza: 500 Hz
-Tensione di uscita: 1000 V (a vuoto e a carico)
-Il potere:
trasformatori monofase: 25 kVA
trasformatori trifase: 40 kVA
I trasformatori di isolamento devono essere contrassegnati con il simbolo per distinguerli dai trasformatori per altre applicazioni.

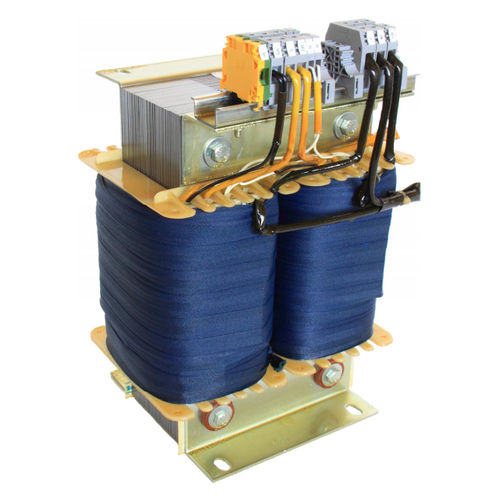

Trasformatori di isolamento monofase in
VDE 0570/2-15/IEC61558/2-15
Avvolgimento di protezione tra avvolgimento primario e secondario. Secondario con collegamento simmetrico per il monitoraggio dell'isolamento.
-Gamma di potenza 3,15 - 8 kVA
-Con ± 5% di rubinetti per l'adattamento alla tensione di rete
-Frequenza 50/60 Hz
-Uscita 230 V (con rubinetto centrale)
-Circuito li0
-Impedenza di tensione 3%
-Corrente a vuoto Io < 3% della corrente nominale
-Corrente di spunto max. 12 x IN
-Classe di isolamento ta=40°C/B
-Interruttore termostatico per segnalazione acustica o visiva in caso di riscaldamento non consentito
-Classe di protezione I
-Tipo di protezione IP00
-(Adatto per l'installazione fino a IP23)
---
