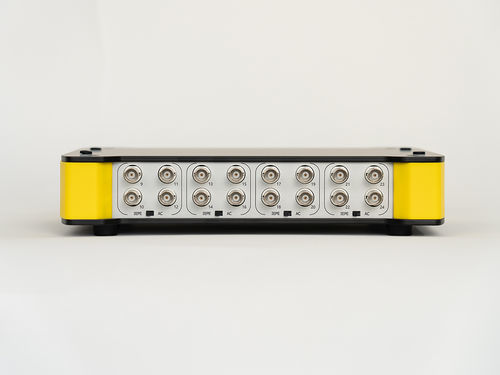

Sistema di acquisizione dati di tensione ADCA400

boxper laboratorioper campionamento simultaneo

Breve descrizione
Utilizzate il vostro registratore di dati della serie gt4 con i sensori standard tramite la scatola adattatrice a 24 canali ADCA400. La scatola adattatrice ADCA400 in alluminio con involucro in plastica è progettata per collegare schede di misura analogiche simmetriche DMCADC4xx a fino a 24 uscite di tensione unipolari o a sensori alimentati 2–20 mA (es. ICP®, DeltaTron®, Isotron®, Piezotron®).

Funzioni / Applicazioni
La scatola adattatrice consente il collegamento di fino a 24 sensori tramite connettori BNC e la selezione dell'intervallo di tensione d'ingresso per gruppi di ingressi. Le configurazioni e i risultati della taratura di fabbrica possono essere salvati in memoria non volatile e utilizzati per la compensazione durante la misura. Una trasmissione priva di interferenze dal connettore MDR68 alla scheda analogica è ottenuta mediante l'uso del cavo simmetrico mccabAR1xx.

Connessioni e funzionamento

• 24 connettori BNC (8 frontali, 16 posteriori)
• Un interruttore per ogni gruppo di 4 ingressi AC per selezionare l'intervallo di tensione d'ingresso (±10 V o 2 V a 22 V con alimentazione sensore 3 mA)
• Connettore frontale MDR68 per inserimenti ripetuti affidabili

Meccanica e alimentazione

• Scatola in alluminio con involucro in plastica
• Impilabile fino a 4 unità più un registratore gt4 (collegate meccanicamente con viti)
• Consumo ridotto (tip. 5 W)
• Monitoraggio tensione a bordo
• LED verde di funzionamento

Compatibilità
Progettata per schede analogiche simmetriche DMCADC4xx e l'uso con cavi di collegamento MDR68 (es. mccabAR1xx simmetrico). Adatta a sensori con uscite in tensione o corrente (2–20 mA) e a marche diffuse come ICP®, DeltaTron®, Isotron® e Piezotron®.

Specifiche tecniche

• Interfaccia analogica multicanale SyMBus24 verso la scheda AD
• Trasmissione simmetrica senza interferenze
• Connettore frontale MDR68 per inserimenti ripetuti affidabili
• Interfaccia analogica a 24 canali: 24 BNC verso i sensori
• 24 connettori BNC frontali ampiamente utilizzati
  • Intervallo di ingresso ±10 V (sorgenti di corrente disattivate)
  • 2 V a 22 V con sorgenti di corrente attivate
  • Impedenza d'ingresso 10 kΩ
  • Risposta in frequenza 2 Hz a 50 kHz (con scheda DMCADC450)
• 6 gruppi commutabili di 4 × 3 mA di alimentazione con contatto centrale
• Memoria non volatile per calibrazione e configurazione
• Monitoraggio tensione a bordo
• LED verde di funzionamento
• Consumo tipico: 5 W
