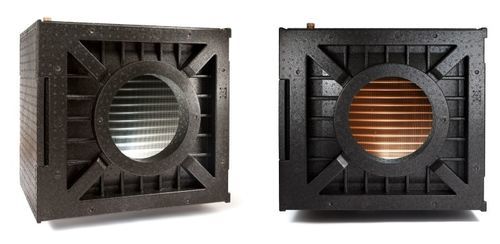

Unità di trattamento aria da soffitto G-2001

per l'industria agroalimentarea flusso semplice

Panoramica del prodotto
Unità di precondizionamento geotermico progettata per riscaldare l'aria di mandata in inverno e raffreddarla in estate. Fornisce protezione antigelo per gli scambiatori HRV/ERV e include un filtro G4 integrato.

Installazione e versioni
L'unità richiede una pompa di circolazione esterna, un gruppo di sicurezza e il collegamento al sistema di controllo dell'edificio forniti dal cliente. Disponibile nelle versioni R (destra) e L (sinistra); la posizione del filtro va adattata di conseguenza.

Capacità estese — preriscaldamento con acqua a bassa temperatura
Può essere collegata all'impianto di riscaldamento a bassa temperatura dell'edificio (es. pompa di calore, riscaldamento a pavimento) per preriscaldare l'aria di mandata mediante batteria acqua in canalizzazione. Efficace con temperature acqua di circa 25–40°C, riducendo la necessità di preriscaldamento elettrico e i costi operativi.

Protezione geotermica contro il gelo
Il circuito di salamoia nel collettore di terra stabilizza la temperatura del terreno ed evita che lo scambiatore primario dell'unità di ventilazione si ghiacci in inverno senza sbrinamento elettrico. In climi freddi utilizzare glicole o uno scambiatore di calore a piastre intermedio se si circola acqua potabile non miscelata.

Integrazione con pompa di calore (senza collettore)
I moduli GHT possono ricevere acqua non miscelata direttamente dal serbatoio tampone centrale di una pompa di calore aria-acqua o geotermica (esempi di condizioni del serbatoio: ~10°C / 50°F estate, ~52°C / 125°F inverno). Adatto al controllo ibrido a stadi: pavimento radiante come primo stadio e unità GHT come secondo stadio e raffrescamento estivo principale, gestito da termostati standard.

Idraulica e controllo
Progettato per circolazione a zona singola; gli impostatori di portata standard sull'unità garantiscono il corretto flusso idronico. Utilizzare un circolatore a zona singola e logica di controllo adeguata per la gestione a stadi ibridi.

Documentazione tecnica
Dati tecnici, curve di capacità e manuale di installazione disponibili per il download dal produttore.

Specifiche tecniche

• Nome serie: G-2001 a G-8001 (Barebone Series)
• Funzione principale: precondizionamento dell'aria di mandata — riscalda in inverno, raffredda in estate
• Scopo: protezione antigelo per scambiatori HRV/ERV
• Idraulica: pompa di circolazione esterna e gruppo di sicurezza da fornire e collegare dal cliente
• Versioni flusso d'aria: R (Destra) e L (Sinistra) — posizione del filtro da adattare
• Filtrazione: filtro G4 incluso
• Compatibilità bassa temperatura: efficace con temperature di mandata ≈ 25–40°C
• Esempi condizioni serbatoio tampone: ≈ 10°C (50°F) estate, ≈ 52°C (125°F) inverno
• Protezione antigelo: usare glicole o scambiatore intermedio per circolazione di acqua pura in climi freddi
• Controllo: compatibile con controllo a stadi ibridi e termostati standard
• Idraulica raccomandata: circolatore a zona singola e impostatori di portata standard
• Modalità di installazione: precondizionamento su circuito geotermico o integrazione nei sistemi di riscaldamento edilizio (es. pompa di calore + serbatoio tampone)
