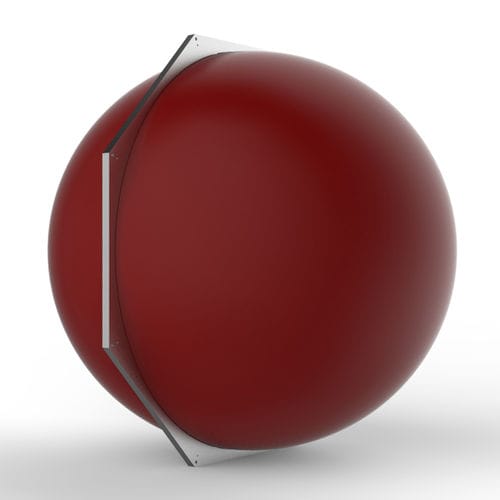

Sfera di Ulbricht UMTB-1000

Concetto di sfera integratrice modulare Il concetto di sfera integratrice modulare di Gigahertz-Optik offre un elevato livello di flessibilità nella configurazione individuale delle sfere integratrici. Oltre ai vari componenti come le cornici delle porte, i deflettori e le prese che possono essere montate direttamente sulla sfera integrante, sono disponibili numerosi altri accessori per la configurazione di sfere integranti e sistemi di misura sferica integranti pronti per l'applicazione. Sfera di base con 1000mm / 40 pollici di diametro Il punto di partenza di ogni sfera integrante configurata individualmente è una sfera di base. La sfera di base UMTB-1000 ha un diametro interno di 1000 mm (40 pollici). La metà anteriore della sfera può essere aperta. Rivestimento riflettente in solfato di bario L'UMTB-1000 è rivestito con un rivestimento diffusamente riflettente in solfato di bario. Gigahertz-Optik utilizza il suo colore ODP97 autoprodotto per il rivestimento. Il rivestimento multistrato garantisce eccellenti proprietà riflettenti diffuse su tutta la gamma spettrale utilizzabile. Porte a sfera con cornici di porta Le porte a sfera sono generalmente progettate con una cornice per le porte su cui possono essere montati gli accessori. Per l'UMTB-1000 vengono offerte cornici di porte con porte libere con diametri che vanno da 12,5 a 254 mm. Deflettori I deflettori sono posizionati tra le aperture a sfera o davanti a rivelatori e sorgenti luminose per evitare l'illuminazione diretta. Sono disponibili diverse forme e dimensioni dei deflettori.
