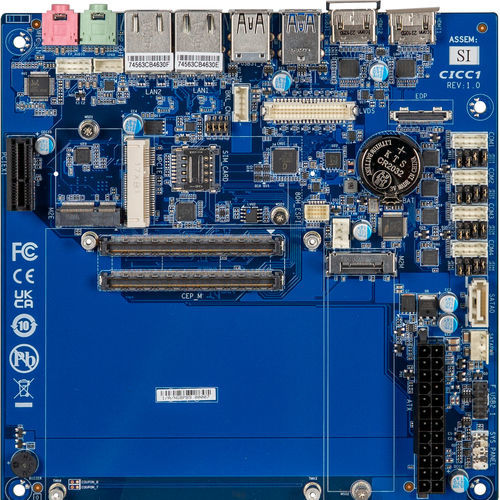

Scheda di valutazione COM Express tipo 6
Specifiche tecniche
Fattore di forma - Mini-ITX
170W x 170D (mm)
Modelli compatibili - PICMG COM Express® R3.0
Compatibile con la piedinatura di tipo 6
Modulo di supporto come segue:
CE6-6412A
Ethernet - 2 porte LAN GbE (Realtek® RTL8111H)
Grafica - Processore grafico integrato:
2 porte HDMI 2.0, che supportano una risoluzione massima di 4096x2160 @60Hz
1 porta LVDS, che supporta una risoluzione massima di 1920x1200 @60Hz
1 porta eDP, che supporta una risoluzione massima di 3840x2160 @60Hz
* il connettore eDP è alternativo alla porta LVDS, solo uno può essere utilizzato contemporaneamente
(3 uscite display indipendenti)
Audio - Realtek® ALC897
Archiviazione - 1 porta SATA 6Gb/s
Slot di espansione - 1 x PCIe x1 (Gen 3x1)
1 x 2280 M.2 M-Key (SATA 6Gb/s)
1 x 2230 M.2 E-Key (PCIe x1, USB 2.0)
1 x Mini PCIe full-size con slot SIM
I/O interni - 1 connettore di alimentazione principale ATX a 24 pin
1 connettore di alimentazione SATA
1 connettore per la ventola di sistema
1 x Intestazione del pannello frontale
1 connettore audio del pannello frontale
4 intestazioni COM (RS-232/422/485 e RI/5V/12V)
1 connettore per il controllo della retroilluminazione
1 connettore per l'uscita degli altoparlanti
2 connettori USB 2.0
1 cicalino
I/O posteriore - 2 jack audio (uscita linea, ingresso microfono)
2 x HDMI
2 porte LAN RJ45
3 x USB 3.2 Gen 1
1 x USB 2.0
Compatibilità con il sistema operativo - Windows 10 (x64)
Proprietà operative - Temperatura di esercizio: da 0°C a 60°C
Umidità operativa: 0-90% (senza condensa)
Temperatura non operativa: da -40°C a 85°C
Umidità non operativa: 0%-95% (senza condensa)
Contenuto dell'imballaggio - Dimensioni del cartone: 465 x 351 x 217 (mm)
Capacità di imballaggio: 10 pezzi
Dimensioni della scatola singola: 221 x 178 x 65 (mm)
Incluso:
Schermo IO x 1 (P/N: 12AIO-CICC10-00R)
Cavo SATA x 1 (P/N: 12CF1-2SAT1B-01R)
Informazioni per l'ordine - 9CICC1MR-SI (Confezione)
---
