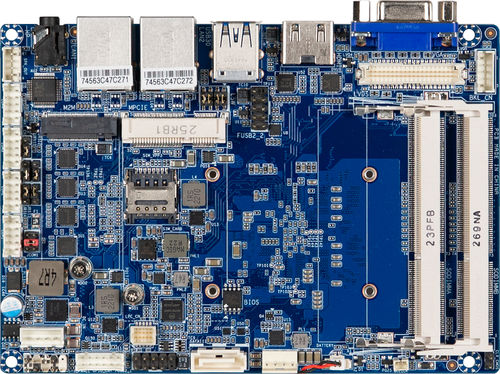

Scheda madre 3.5" SubCompact QBiP-E3940BT

Intel® Atom® x5-E3940Quad CoreIntel®

3.scheda madre subcompatta da 5" con processore Intel® Atom® x5-E3940, memoria DDR3L a doppio canale, 4 x COM, 1 x SATA 6Gb/s, 6 x USB, temperatura da -40°C a 85°C Specifiche tecniche Fattore di forma - SBC da 3,5 146W x 101,7Dmm CPU - Processore Intel® Atom® x5-E3940 14 nm, 4 core, 4 thread, fino a 1,8 GHz TDP 9,5W 2M Cache Zoccolo - 1 x FCBGA1296 Memoria - 2 prese DDR3L SO-DIMM, capacità massima 8GB. Capacità 8GB Supporto di moduli di memoria DDR3L 1866 MHz a doppio canale Ethernet - 2 porte LAN GbE (Realtek® RTL8111H) Video - Processore grafico integrato - Intel® HD Graphics 500: 1 porta HDMI 1.4, che supporta una risoluzione massima di 3840x2160 @30Hz 1 porta VGA, che supporta una risoluzione massima di 1920x1080 @60Hz (con display compatibili) 1 porta LVDS, che supporta una risoluzione massima di 1920x1200 @60Hz (3 uscite display indipendenti) Audio - Realtek® ALC897 Archiviazione - 1 porta SATA 6Gb/s Slot di espansione - 1 x 2242 M.2 M-Key (SATA 6Gb/s) 1 x Mini PCIe full-size con slot SIM (PCIe x1 + USB2.0) -- supporto modulo 3G I/O interni - 1 connettore di alimentazione box a 4 pin (+9V~36VDC) 1 connettore di alimentazione SATA 1 connettore per la ventola di sistema 1 connettore per il pannello frontale 1 connettore per altoparlante da 2W 4 connettori USB 2.0 3 x intestazioni COM (RS-232) 1 connettore COM (RS-232/422/485 e RI/5V/12V) 1 connettore per il controllo della retroilluminazione 1 ponticello per la selezione della modalità AT/ATX 1 connettore GPIO (8 bit) e SMBus 1 connettore per cicalino supporto ingresso DC 9V con: (1) SATA_PWR supporta solo 5V (2) La retroilluminazione LVDS non può essere supportata (3) Consumo totale di energia inferiore a 50W I/O posteriore - 1 presa per cuffie 1 x HDMI 1 x VGA 2 porte LAN RJ45 2 x USB 3.2 Gen 1 TPM - 1 connettore TPM
