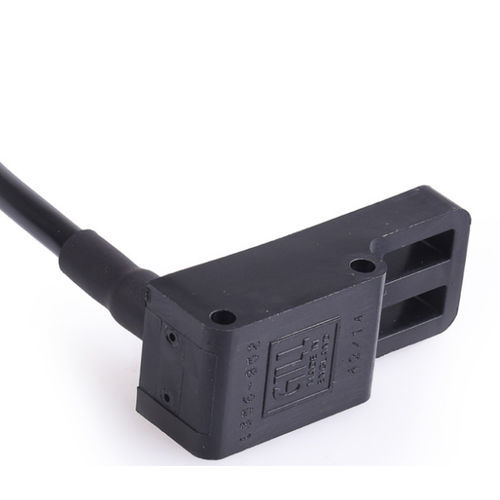

Sensore di posizione lineare 1356

rotativosenza contattoinduttivo

Il sensore di posizione a doppia uscita è un sensore senza contatto unico nel suo genere che misura in modo preciso e ripetibile la posizione lineare o rotatoria di un attivatore metallico. Le caratteristiche di uscita del sensore sono determinate dalla forma e dal materiale dell'attivatore, che si muove all'interno di due cavità del sensore e produce un segnale relativo alla sua posizione. Utilizzando la tecnologia induttiva di Gill, il sensore di posizione è leggero, compatto e resistente e offre un'ampia varietà di opzioni di montaggio e cablaggio per garantire una semplice integrazione e installazione. L'uscita analogica del sensore di posizione a doppia cavità varia simmetricamente di circa 2,5 Volt - il livello di uscita in assenza di attivatore. Questi 2,5 V sono definiti "tensione di riferimento in uscita" e la natura e l'entità della variazione rispetto a questo livello di riferimento dipendono dal design e dal materiale dell'attivatore. Come standard, questo trasduttore di spostamento è adatto a un movimento totale di 30-50 mm di corsa sui fori di rilevamento per ottenere un'uscita a fondo scala con una buona risposta lineare. I due fori di rilevamento hanno effetti opposti. L'introduzione di un attivatore nel foro positivo fa salire il livello da 2,5 V, mentre nel foro negativo lo fa scendere da 2,5 V. Questa disposizione è estremamente flessibile e consente una gamma di caratteristiche di risposta adatte a molte applicazioni. È possibile ottenere una buona linearità dove richiesto, ma anche generare vari tipi di comportamento non lineare. Per un comportamento lineare, i bracci dell'attivatore sono tipicamente affusolati e simmetrici. Con tolleranze normali, la ripetibilità da unità a unità è molto consistente.
