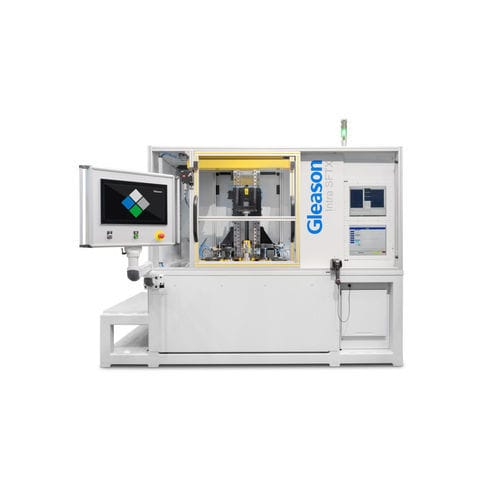

Sistema di controllo dimensionale Intra SFTX
Aggiungi ai preferiti
Confronta con altri prodotti
Descrizione
Panoramica
La serie Gleason Intra SFTX fornisce ispezione in linea al 100% tramite controllo a fianco singolo per ingranaggi esterni semplici o composti. Progettata per integrazione in linee automatizzate o con automazione fornita, supporta la produzione e il controllo di qualità in fine linea dei componenti di trasmissione.
Applicazioni tipiche
Specifiche dimensionali (tabella)
Diametro pezzo, max.: 300 mm
Lunghezza pezzo, max.: 450 mm
Larghezza frontale, tipica: 80 mm
TA — Test di accelerazione torsionale
Il modulo TA di Intra utilizza un CNC programmabile con distanza tra i centri costante e supporta velocità di prova fino a ±2000 rpm su entrambi i lati e in entrambe le direzioni. Fornisce il "Pure Torque" Intra fino a ±30 Nm e consente test multi‑pass a livelli di coppia e velocità variabili. Il sistema TA è certificato per accuratezza e livelli di rumore sistematico; la risoluzione d'ordine è programmabile da 0,125 a 1 con ripetibilità migliore di 1,2 dB. Intervallo d'ordine sincrono configurabile 256–4096. Monitoraggio condizione mandrino tramite accelerometri opzionale.
Analisi TE a fianco singolo
Intra SFTX valuta l'errore di trasmissione statico e dinamico di ogni fianco rispetto a un ingranaggio master/accoppiato tramite misure ad alta precisione. Il drive "Pure Torque" riduce la risonanza del motore. La calibrazione automatica elimina errori di attrezzaggio/master e allinea sui cuscinetti. Analisi d'ordine avanzata (ghosts, armoniche), valutazione SPC, visualizzazione flessibile e indicatore "Worst TE Order" consentono valutazioni qualità rapide e affidabili.
Controllo processo in tempo reale
Misura i parametri chiave secondo DIN 3961 su ogni fianco: deviazioni di profilo e d'elica, deviazione cumulativa del passo (concentricità), dimensione overball, circolarità (worst order) e difetti superficiali. L'analisi FFT integrata degli ordini permette diagnostica precisa nel dominio della frequenza e rapida identificazione delle cause.
Software
Il software CRITERION supporta l'intero flusso di ispezione e analisi per ingranaggi e altre parti a geometria rotazionale. L'HMI intuitiva e i grafici configurabili supportano standard come AGMA, DIN, ISO, JIS, GOST e China GB.
Automazione e modalità operative
Disponibile in configurazioni completamente automatiche (produzione ad alto volume, funzionamento hands‑free) o con assistenza operatore (semi‑automatica) per produzione mista o a basso volume. Entrambe le modalità garantiscono le stesse prestazioni di misura a fianco singolo ad alta precisione.
Opzione di allineamento assiale
Opzione di allineamento assiale integrata per scatole ingranaggi coassiali con ingranaggi composti, che controlla la relazione di rotazione fra stadi per migliorare precisione di misura e capacità di analisi NVH.
Tecnologia consolidata
Oltre 20 anni di sviluppo, centinaia di installazioni nel mondo e correlazione end‑of‑line comprovata. Intra SFTX fornisce capacità NVH avanzate con analisi dell'errore di trasmissione basata su metrologia ad altissima risoluzione.
Caratteristiche / specifiche tecniche
La serie Gleason Intra SFTX fornisce ispezione in linea al 100% tramite controllo a fianco singolo per ingranaggi esterni semplici o composti. Progettata per integrazione in linee automatizzate o con automazione fornita, supporta la produzione e il controllo di qualità in fine linea dei componenti di trasmissione.
Applicazioni tipiche
- Ingranaggi per veicoli elettrici
- Rotori e alberi di ingresso (assemblati o grezzi)
- Sottassiemi intermedi in qualsiasi configurazione
- Ingranaggi di uscita del gruppo finale
- Gruppi differenziali
Specifiche dimensionali (tabella)
Diametro pezzo, max.: 300 mm
Lunghezza pezzo, max.: 450 mm
Larghezza frontale, tipica: 80 mm
TA — Test di accelerazione torsionale
Il modulo TA di Intra utilizza un CNC programmabile con distanza tra i centri costante e supporta velocità di prova fino a ±2000 rpm su entrambi i lati e in entrambe le direzioni. Fornisce il "Pure Torque" Intra fino a ±30 Nm e consente test multi‑pass a livelli di coppia e velocità variabili. Il sistema TA è certificato per accuratezza e livelli di rumore sistematico; la risoluzione d'ordine è programmabile da 0,125 a 1 con ripetibilità migliore di 1,2 dB. Intervallo d'ordine sincrono configurabile 256–4096. Monitoraggio condizione mandrino tramite accelerometri opzionale.
Analisi TE a fianco singolo
Intra SFTX valuta l'errore di trasmissione statico e dinamico di ogni fianco rispetto a un ingranaggio master/accoppiato tramite misure ad alta precisione. Il drive "Pure Torque" riduce la risonanza del motore. La calibrazione automatica elimina errori di attrezzaggio/master e allinea sui cuscinetti. Analisi d'ordine avanzata (ghosts, armoniche), valutazione SPC, visualizzazione flessibile e indicatore "Worst TE Order" consentono valutazioni qualità rapide e affidabili.
Controllo processo in tempo reale
Misura i parametri chiave secondo DIN 3961 su ogni fianco: deviazioni di profilo e d'elica, deviazione cumulativa del passo (concentricità), dimensione overball, circolarità (worst order) e difetti superficiali. L'analisi FFT integrata degli ordini permette diagnostica precisa nel dominio della frequenza e rapida identificazione delle cause.
Software
Il software CRITERION supporta l'intero flusso di ispezione e analisi per ingranaggi e altre parti a geometria rotazionale. L'HMI intuitiva e i grafici configurabili supportano standard come AGMA, DIN, ISO, JIS, GOST e China GB.
Automazione e modalità operative
Disponibile in configurazioni completamente automatiche (produzione ad alto volume, funzionamento hands‑free) o con assistenza operatore (semi‑automatica) per produzione mista o a basso volume. Entrambe le modalità garantiscono le stesse prestazioni di misura a fianco singolo ad alta precisione.
Opzione di allineamento assiale
Opzione di allineamento assiale integrata per scatole ingranaggi coassiali con ingranaggi composti, che controlla la relazione di rotazione fra stadi per migliorare precisione di misura e capacità di analisi NVH.
Tecnologia consolidata
Oltre 20 anni di sviluppo, centinaia di installazioni nel mondo e correlazione end‑of‑line comprovata. Intra SFTX fornisce capacità NVH avanzate con analisi dell'errore di trasmissione basata su metrologia ad altissima risoluzione.
Caratteristiche / specifiche tecniche
- Serie / modello: Intra SFTX
- Uso previsto: ispezione in linea 100% per ingranaggi esterni semplici o composti e componenti di trasmissione correlati
- Diametro massimo pezzo: 300 mm
- Lunghezza massima pezzo: 450 mm
- Larghezza frontale tipica: 80 mm
- Velocità di prova TA: ±2000 rpm (entrambi i lati, entrambe le direzioni)
- Coppia TA erogata: Intra "Pure Torque" ±30 Nm
- Risoluzione d'ordine programmabile: 0,125 – 1
- Ripetibilità TA: migliore di 1,2 dB
- Intervallo d'ordine sincrono configurabile: 256 – 4096
- Misure secondo DIN 3961: deviazione di profilo, deviazione di elica, deviazione cumulativa del passo, dimensione overball, circolarità, difetti superficiali
- Funzionalità di analisi: TE statico & dinamico, analisi FFT ordini, analisi ghost/armoniche, valutazione SPC, indicatore "Worst TE Order"
- Supporto software: CRITERION Analysis (AGA, DIN, ISO, JIS, GOST, China GB)
- Automazione: completamente automatico o semi‑automatico / assistenza operatore
- Opzioni: monitoraggio mandrino (accelerometri), allineamento assiale per scatole coassiali
- Installazioni provate: 20+ anni di sviluppo e centinaia di sistemi distribuiti
