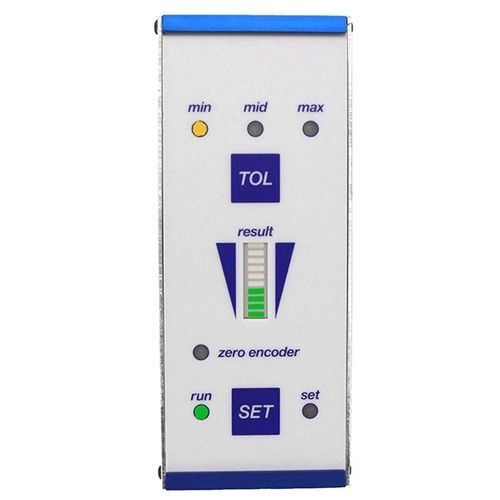

Sistema di monitoraggio per crimpatura GM71

condizionisistema di controllo

Il SISTEMA DI CONTROLLO QUALITA' GM71 è stato progettato per essere montato solo su PRESSE AGGRAFFATRICI DA BANCO con lo scopo di verificare la QUALITA' DI AGGRAFFATURA dei TERMINALI CRIMPATI. Questo SISTEMA DI MONITORAGGIO QUALITA' DI AGGRAFFATURA non avendo encoder e altri trasduttori interfacciati con l’AGGRAFFATRICE FILI risulta essere particolarmente economico , rapido e semplice da installare. Il SISTEMA DI CONTROLLO QUALITA' DI AGGRAFFATURA CAVI è composto da una elettronica di base e da un sensore posto nella piastra di base della PRESSA. Il setup iniziale consente di memorizzare delle curve tipo che corrispondono ai campioni AGGRAFFATI sui quali sono stati verificati i parametri corrispondenti alla qualita’ di AGGRAFFATURA richiesta. Effettuata la procedura di setup il SISTEMA DI CONTROLLO QUALITA' GM71 provvede a controllare durante il processo di AGGRAFFATURA FILI la qualità di tutti i CAVI AGGRAFFATI intervenendo con un segnale acustico e bloccando l’AGGRAFFATRICE ogni qualvolta si verificasse uno scostamento superiore ai valori massimi di tolleranza impostati. E’ possibile inoltre memorizzare e bloccare tre livelli differenti di tolleranza in funzione del tipo di precisione richiesta. Il SISTEMA DI MONITORAGGIO QUALITA' DI AGGRAFFATURA GM71 può essere utilizzato unicamente su PRESSE DA BANCO. ALIMENTAZIONE : Da 12 a 24 Vac/Vdc ASSORBIMENTO : 400 mA CONTATTI RELAY : 1 N.A. + 1 N.C. DIMENSIONI : 60X150X125
