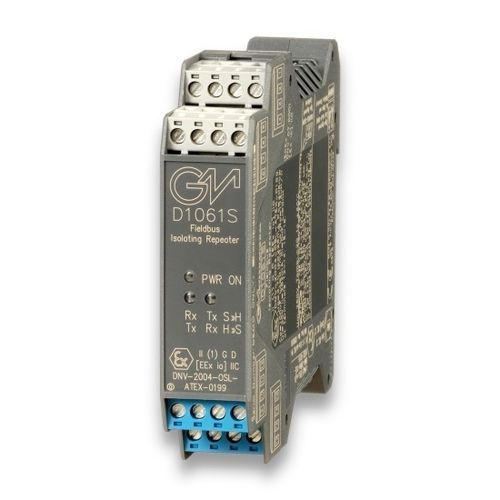

Ripetitore su guida DIN D1061S

RS-422isolatodi comunicazione

Il ripetitore di isolamento RS422 / RS485 a canale singolo su guida DIN tipo D1061S è utilizzato per separare le apparecchiature RS422 / RS485 a sicurezza intrinseca situate in un'area pericolosa da un controllore RS232 / RS422 / RS485 situato in un'area sicura. La velocità di trasmissione è regolabile tramite DIP-switch da 1,2 Kbit/s a 1,5 Mbit/s. Il modulo D1061S supporta tutti i protocolli RS485, come Fieldbus, Modbus, Profibus, ecc. L'impedenza di terminazione è selezionabile tramite DIP-switch all'interno dell'unità (valore di 250 Ω) per entrambi i lati delle linee di comunicazione (lato Area pericolosa e Area sicura). La connessione RS422 / RS485 nell'area sicura è fornita sia sulla morsettiera che sul connettore SUB D 9 poli femmina dell'unità. La connessione RS232 è fornita solo sul connettore SUB D 9 poli femmina. Il modulo dispone anche di una morsettiera di schermatura per il collegamento della schermatura del cavo sul lato Area pericolosa.Ingresso da Zona 0 (Zona 20), Divisione 1, installazione in Zona 2, Divisione 2.Segnale I.S. Area pericolosa RS422 / RS485.Segnale Area sicura RS232 / RS422 / RS485.Velocità di trasmissione fino a 1,5 Mbit/s.Per Modbus, Fieldbus, Profibus e tutti gli altri protocolli RS485.Isolamento a tre porte, ingresso/uscita/alimentazione.Compatibilità EMC secondo EN61000-6-2, EN61000-6-4.Programmabilità in campo tramite DIP Switch.250 Vrms (Um) massima tensione consentita agli strumenti associati alla barriera.Specifiche tecniche:Alimentazione: 24 Vdc nom (da 20 a 30 Vdc), protetta da inversione di polarità, ripple ≤ 5 Vpp. Consumo di corrente: 100 mA a 1,5 Mbit/s. Dissipazione di potenza: 2,0 W a 24 V, 2,8 W max a 30 V.Ingresso/uscita I.S. Area pericolosa: Connessione a sicurezza intrinseca RS422 / RS485 (EIA RS422-A e EIA RS485). Impedenza di terminazione: 250 Ω selezionabile tramite DIP-switch. Velocità di trasmissione: da 1,2 a 1,5 Mbit/s configurabile tramite DIP-switch. Lunghezza del cavo di trasmissione: ≤ 1200 m fino a 93,75 Kbit/s, ≤ 1000 m fino a 187,5 Kbit/s, ≤ 400 m fino a 500 Kbit/s, ≤ 200 m fino a 1,5 Mbit/s. Connessione: morsettiera a vite con disconnessione a innesto fino a 2,5 mm², morsettiera di schermatura in dotazione.Area sicura di uscita/ingresso: Collegamento RS232 / RS422 / RS485 (EIA RS232-C, EIA RS422-A, EIA RS485). Impedenza di terminazione RS422/RS485: 250 Ω selezionabile tramite DIP-switch. RS422/RS485 Velocità di trasmissione: da 1,2 a 1,5 Mbit/s configurabile tramite DIP-switch. Lunghezza del cavo di trasmissione RS422/RS485: come sopra. RS422/RS485 Connessione: morsettiera a vite o connettore SUB D 9 poli femmina. Velocità di trasmissione RS232: fino a 115,2 Kbit/s. Lunghezza del cavo di trasmissione RS232: ≤ 15 m. Connessione RS232: Connettore femmina SUB D 9 poli. Isolamento: Tensione di prova: I.S. RS422-RS485 / RS232-RS422-RS485 1,5 KV; I.S. RS422-RS485 / Alimentazione 1,5 KV; RS232-RS422-RS485 / Alimentazione 500 V.Condizioni ambientali: Temperatura di funzionamento: da -20 a +60 °C, umidità relativa max 90% senza condensa fino a 35 °C. Temperatura di stoccaggio: da -45 a +80 °C.Descrizione della sicurezza: Uo/Voc = 3,7 V, Io/Isc = 225 mA, Po/Po = 206 mW ai terminali 13-14, 15-16. Ui/Vmax = 30 V, Ii/Imax = 282 mA, Ci = 0 nF, Li = 0 nH ai morsetti 13-14, 15-16. Um = 250 Vrms, -20 °C ≤ Ta ≤ 60 °C.Montaggio: Guida DIN EN/IEC60715 TH 35. Peso: circa 170 g. Connessione: morsettiere a vite con disconnessione a innesto polarizzato fino a 2,5 mm² e connettore SUB D 9 poli (DB9) DIN 41652 femmina (solo per connessione RS232, RS422, RS485 in area sicura).Ubicazione: Area sicura/luoghi non pericolosi o Zona 2, Gruppo IIC T4, Classe I, Divisione 2, Gruppi A, B, C, D Codice di temperatura T4 e Classe I, Zona 2, Gruppo IIC, IIB, IIA Installazione T4.Grado di protezione: IP 20.Dimensioni: Larghezza 22,5 mm, Profondità 99 mm, Altezza 114,5 mm.Canali: 1Stato: ATTIVO
