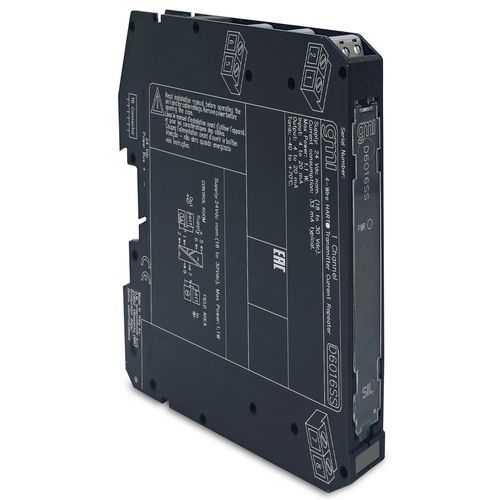

Ripetitore industriale D6016SS

di correntesu guida DINdi comunicazione

Il modulo Current Repeater D6016 è un'interfaccia di ingresso analogica ad alta integrità adatta alle applicazioni che richiedono il livello SIL 3 nei sistemi di sicurezza per le industrie ad alto rischio. Ripete un segnale di ingresso in corrente 4-20 mA attivo a 2 fili in circuito flottante per pilotare un carico in area sicura. Il modulo consente segnali di comunicazione bidirezionali, per dispositivi HART®.SIL 3 / SC 32 canali completamente indipendenti4-20 mA Source-Sink OutputHART® compatibileAlta precisioneIsolamento a tre porte, ingresso/uscita/alimentazioneAlta densità, due canali per unitàSpecifiche tecniche:Alimentazione:Tensione: 24 Vdc nom (da 18 a 30 Vdc), polarità inversa protettaConsumo di corrente: 33 mA a 24 Vdc con 20 mA in uscita, tipico.Dissipazione di potenza: 0.90 W @ 24 Vdc con uscita 20 mA su carico di 250 Ω e alimentazione di uscita a 24 Vdc per i modelli con dissipatore, tipico.Ingresso:Tipo: da 4 a 20 mA (ingresso alimentato separatamente, caduta di tensione ≤ 7 V), campo di lettura da 0 a 22 mA.Impedenza HART: 225 Ω, tipica.Uscita: Tipo: da 4 a 20 mA.Campo di tensione di uscita: da 2 a 30 V.Campo di carico: da 0 a 500 Ω, con ingresso Tx convenzionale 250 Ω nom (da 160 a 500 Ω), con ingresso Tx intelligente.Limitazione di corrente: 24 mA (fino a 450 Ω di carico) ≤ corrente massima ≤ 26 mA.Tempo di risposta: 20 ms (variazione di passo dal 10 al 90%).Prestazioni:Rif. Condizioni: alimentazione 24 V, carico 250 Ω, temperatura ambiente 23 ± 1 °C.Precisione di calibrazione: ≤ ± 20 μA.Precisione di linearità: ≤ ± 20 μA.Influenza della temperatura: ≤ ± 2 μA/°C.Isolamento:Tensione di prova: In/Out 2,5 kV; In/Supply 2,5 kV; In/In 500 V; Out/Supply 500 V; Out/Out 500 V.Condizioni ambientali:Temperatura di funzionamento: da -40 a +70 °C.Temperatura di stoccaggio: da -45 a +80 °C.Montaggio:Tipo: Guida DIN 35 mm, con o senza bus di alimentazione o su scheda Term. personalizzata. Peso: circa 115 g.Connessione: tramite morsettiere a vite con disconnessione a innesto polarizzato per accogliere terminazioni fino a 2,5 mm² (13 AWG).Dimensioni: Larghezza 12,5 mm, Profondità 123 mm, Altezza 120 mm.Stato: ATTIVOCanali: 1
