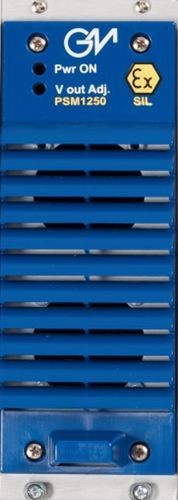

Alimentatore elettrico rack 19" PSM1250

AC/DCregolatoad uscita semplice

L'alimentatore PSM1250 è un'unità in alluminio anodizzato per il PSS1250. L'alimentatore fornisce un'uscita di 24 VDC, 50 A. I moduli possono essere collegati in parallelo sul PSS1250 con circuiti di condivisione del carico che distribuiscono il carico di corrente in modo uniforme su ciascun modulo di alimentazione per aumentare l'affidabilità e ridurre la dissipazione di potenza interna. L'alimentatore accetta fonti di alimentazione AC da 110 a 240 VAC (+/- 10%). - SIL 3 per carico NE secondo IEC 61508:2010, con un singolo modulo PSM1250 o più moduli PSM1250 in configurazione ridondante (vedere ISM0219 per ulteriori informazioni). - SIL 1 per carico ND secondo IEC 61508:2010, con un singolo modulo PSM1250 (vedere ISM0219 per ulteriori informazioni). - SIL 2 per carico ND secondo IEC 61508:2010, con più moduli PSM1250 in configurazione ridondante (vedere ISM0219 per ulteriori informazioni). - Capacità sistematica SIL 3. - 2 linee di ingresso AC universali, nominali da 110 a 240 VAC (±10%) (48 a 62 Hz). - Correzione del fattore di potenza. - Installazione in Zone 2 / Div. 2 aree pericolose con moduli sostituibili a caldo. - Compatibilità EMC secondo EN61000-6-2, EN61000-6-4. - Certificazioni ATEX, IECEx, UL e C-UL, TÜV. - Certificazione di sicurezza funzionale TÜV. - Testato per applicazioni marine. - Uscita altamente regolata di 24 VDC, 50 A, per modulo PSM1250. - Monitoraggio degli allarmi di sottotensione e sovratensione. - 3 protezioni ridondanti contro le sovratensioni. - Connessioni parallele ridondanti con condivisione del carico. - Riduce la dissipazione di potenza (in configurazione parallela/ridondante) sostituendo un diodo Schottky con un diodo ideale attivo Mosfet. - Efficienza del 89% a 230 Vac di ingresso e 24 VDC di uscita a pieno carico. - Controllo della velocità della ventola in base alla temperatura ambiente e alla potenza di uscita. - Capacità di rottura del fusibile ad alto carico senza interrompere le operazioni. - Modulo per unità rack 19”, 9” o 7”, altezza 4U, alluminio anodizzato, robusto involucro metallico. - Tropicalizzazione per componenti elettronici. - Parametri del modulo visibili tramite uscita diagnostica Modbus RTU RS-485 (con diagnostica PSO1250 solo per unità rack 19” o 9”). Specifiche Tecniche: - Alimentazione: - Tensione di ingresso AC: nominale 110 a 240 Vac (±10%), intervallo di frequenza 48 a 62 Hz. - Correzione del fattore di potenza (ingresso AC): 0.98 tip.@230Vac, 0.995 tip.@115Vac, pieno carico. - Efficienza @24Vdc uscita (pieno carico): migliore del 89% a 230 Vac e 86% a 115 Vac. - Massima dissipazione di potenza interna @24Vdc uscita (pieno carico): 150 W a 230 Vac; 195 W a 115 Vac. - Corrente di ingresso AC (sinusoidale a pieno carico) @24Vdc uscita: 14.2A @100Vac, 12.2 A @115 Vac, 6.1 A @230 Vac. - Corrente di spunto: 37 A picco @ 264 Vac; 32 A picco @ 230 Vac; 16 A picco @ 115 Vac. - Connessione di ingresso AC: morsetti a vite adatti per fili da 4mm² sul pannello posteriore del PSS1250 pcb. - Isolamento: - Isolamento ingresso-uscita: 2500 Vrms (test di routine). - Isolamento ingresso-terra: 1500 Vrms (test di routine). - Isolamento terra-uscita: 500 Vrms (test di routine). - Isolamento contatto uscita o terra a guasto: 500 Vrms (test di routine). - Uscita: - Tensione: 24 Vdc (regolabile da 21 a 28 Vdc). - Regolazione: 0.4 % per un cambiamento di carico del 100 %. - Stabilità: 0.01 % per un cambiamento di tensione di linea del 20 %. - Ripple: ≤ 250 mVpp. - Corrente di uscita: 50 A nominale (@24Vdc uscita). Connessione parallela per ridondanza con capacità di condivisione del carico entro ±5 % del settaggio di tensione di uscita. - Potenza di uscita: fino a 1300 W nominale (@28Vdc uscita). - Tempo di salita di uscita: 2.5 s. - Risposta dinamica: 2 ms per un cambiamento di carico del 0-100% (sovraelongazione ±1.5% del settaggio Vout). - Connessione: morsetti a vite M6 su barre di rame adatti per capocorda (diametro del foro di almeno 6.5 mm) con filo da 16mm² sul pannello posteriore del PSS1250 pcb. - Tempo di mantenimento a pieno carico: 20 ms (ingresso AC). - Protezione contro le sovratensioni: uscita limitata a 30 Vdc più due barre di sovratensione ridondanti per protezione contro le sovratensioni a 30 Vdc. - Segnalazione di buon funzionamento: - Uscita buona: 19.5 V ≤ Vout ≤ 29.5 V. - Indicazione: tramite schermo LCD su PSO1250 e protocollo Modbus RTU RS-485. - Segnalazione: relè SPST normalmente alimentato senza tensione (contatto chiuso), disalimentato in condizioni di sovra/sottotensione (contatto aperto). - Capacità di contatto: 2 A 50 Vac 100 VA, 2 A 24 Vdc 48 W (carico resistivo). - Connessione: morsetti a vite adatti per fili da 1.5 mm² sul pannello posteriore del PSS1250 pcb. - Condizioni ambientali: - Limiti di temperatura di funzionamento: -40 a +70°C, declassato linearmente 65-70% di carico sopra i 50°C. - Limiti di umidità relativa: 95 %, fino a 55 °C. - Limiti di temperatura di trasporto, stoccaggio: -45 a +85 °C. - Altitudine massima: 2000 m a.s.l. - Meccanico: - Montaggio: Utilizzabile solo con unità rack 7” o 9” o 19”, altezza 4 unità. Unità rack 7” o 9” per montaggio a parete, in un armadio. Unità rack 19” per montaggio a parete o per montaggio frontale a rack, in un armadio. - Peso: 2.2 kg. - Posizione: installazione in Area Sicura/Posizioni Non Pericolose o Zona 2, Gruppo IIC T4 o Classe I, Divisione 2, Gruppo A,B,C,D, T4. - Classe di protezione: IP 20, Tipo Aperto. - Dimensioni: Larghezza 60 mm, Profondità 345 mm, Altezza 172 mm.
