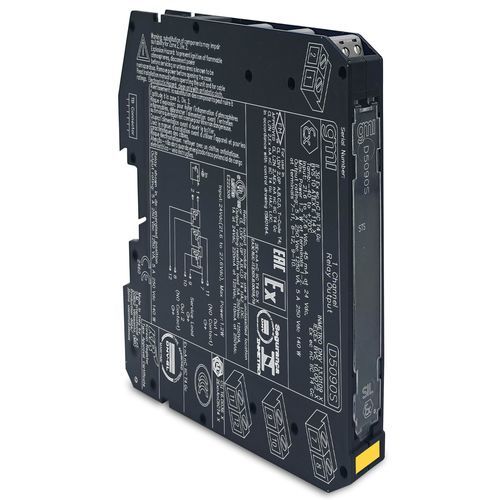

Modulo relè di sicurezza D5090S

per montaggio su guida DIN

Il D5090S è un modulo relè progettato per commutare circuiti legati alla sicurezza fino al livello SIL 3, ideale per industrie ad alto rischio. Garantisce l'isolamento tra i contatti di ingresso e uscita e dispone di due contatti normalmente aperti per carichi normalmente alimentati (NE), consentendo la disconnessione su entrambe le linee di alimentazione, e un contatto normalmente chiuso per scopi di servizio. È compatibile con vari sistemi DCS/PLC, con un circuito interno dedicato per i test di impulso che previene lo sfarfallio dei contatti e dei LED. - SIL 3 / SC 3 per carichi NE con driver NE - Installazione in Zona 2/Div. 2 - Fino a 5 A funzionale / 6 A corrente di spunto - Disconnessione del carico disponibile su entrambe le linee di alimentazione - Compatibile con i test di impulso DCS/PLC - Contatto di servizio disponibile - Isolamento ingresso/uscita Specifiche tecniche: - Ingresso: 24 VDC nominale (21,6 a 27,6 VDC), protetto contro l'inversione di polarità. Le bobine del relè sono protette internamente da diodi di soppressione. - Consumo di corrente: 45 mA a 24 VDC, tipico. - Dissipazione di potenza: 1,1 W a 24 VDC, tipico. Uscita: - Tipo: 1 contatto relè SPDT (senza tensione) identificato con uscite: terminali 1-13 uscita 21 (contatto NO) e terminali 13-15 uscita carico di servizio (contatto NC); 1 contatto relè SPST (senza tensione) identificato con uscita Out 2 (contatto NO) terminali 14-22. - Materiale del contatto: Lega di Ag (senza Cd), placcato in oro. - Capacità di contatto: 5 A 250 VAC 1250 VA, 5 A 250 VDC 140 W (carico resistivo). - Corrente di commutazione minima: 1 mA. - Corrente di spunto del contatto: 6 A a 24 VDC, 250 VAC. - Vita meccanica/elettrica: Operazione 5 * 10⁶ / 3 * 10⁴, tipico. - Tempo di funzionamento/rilascio: 55/30 ms, tipico. Isolamento: - Tensione di prova: Ingresso/tutte le uscite 2,5 kV; Uscita 1/Uscita 2 500V. Condizioni ambientali: - Temperatura di esercizio: -40 a +70 °C. - Temperatura di stoccaggio: -45 a +80 °C. Montaggio: - Tipo: Guida DIN 35 mm, o scheda terminale personalizzata. - Peso: Circa 125 g. - Connessione: Tramite terminali a vite innestabili polarizzati per fili fino a 2,5 mm² (13 AWG). - Dimensioni: Larghezza 12,5 mm, Profondità 123 mm, Altezza 120 mm. - Numero di canali: 1 - Stato: Attivo
