Morsetto componibile a presa TBE-D5001-HRT-006

di potenzain materia plastica

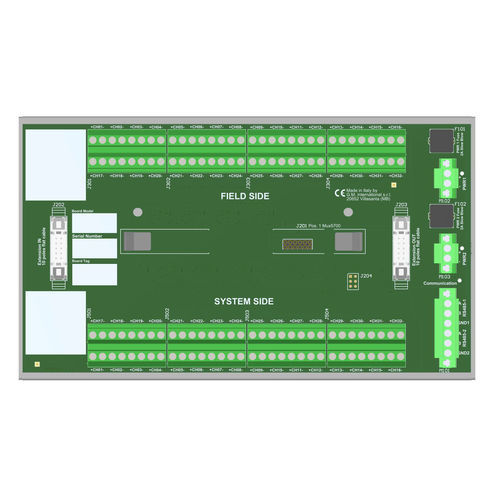

SIL3 HART® Mux Term. Questa scheda di terminazione con custodia (TBE) consente il monitoraggio remoto di qualsiasi loop di campo 4/20 mA compatibile con HART® . Ciò si ottiene con un modem multiplexer HART® serie 5700 montato localmente e connettori di interfaccia a morsettiera per accedere ai loop interessati. La scheda è installata in serie ai loop ed è totalmente trasparente sia al trasmettitore che al ricevitore. Questo modello è adatto all'interfacciamento di schede AI di PLC di sicurezza con impedenza di ingresso da 100 Ω a 150 Ω. La singola scheda di terminazione TBE-D5001-HRT-006 supporta 32 canali. Tuttavia, può essere estesa con unità aggiuntive (fino a 8) per gestire tutti i 256 canali disponibili sul modem multiplexer HART® serie 5700. L'unità Mux si collega, tramite l'interfaccia RS-485, a un PC esterno che esegue un pacchetto software basato su FDT (PACTware™, ecc...) attraverso un Device Type Manager (DTM) dedicato. Il PC può comunicare con più unità Mux, situate su schede diverse, in modalità multi-drop RS-485. La scheda di terminazione HART® TBE-D5001-HRT-006 è certificata SIL 3 come non interferente con i loop di segnale. L'alimentazione a 24 Vdc della TBE è collegata a due morsettiere a innesto, per un'alimentazione ridondante.SIL 3 / SC 3Installazione in Zona 2/Div. 2Scheda di multiplazione HART® fino a 32 segnali analogici (estendibili a 256)Fino a 16128 dispositivi intelligenti in una rete a topologia completaAdatta per schede AI con impedenza di ingresso da 100 Ω a 150 ΩCanali da 4/20 mA isolati con doppi condensatori (a prova di cortocircuito)Terminale dedicato per collegare la schermatura del cavo RS- 485485Doppio terminale per facilitare il multidrop dei cavi RS-485Costi di installazione e manutenzione ridottiAlimentazione ridondanteFrame di montaggio fornito per il kit di montaggio su guida DIN singoloDati tecniciGeneraliNumero di posizioni1 x Modem multiplexer HART® serie 5700.Numero massimo di canali32 su una singola scheda, estendibile a 256 con 8 schede e 1 HART® Multiplexer Modem serie 5700. Fino a 16128 dispositivi intelligenti in topologia completa con 504 schede e 63 HART® Multiplexer Modem serie 5700.Tensione di alimentazione24 Vdc nominali (da 20 a 30 Vdc), con protezione contro l'inversione di polarità, doppie morsettiere per l'alimentazione ridondante, con diodi OR per mescolare le tensioni di alimentazione.Consumo di corrente45 mA @ 24 Vdc con topologia completa (8 schede), tipico.Connessione tramite morsettiere a vite con scollegamento a innesto polarizzato per ospitare terminazioni fino a 2,5 mm².Fusibile di protezione2 A a tempo.Interfaccia HARTCollegamento32+32 morsettiere a vite per ospitare terminazioni fino a 2,5 mm².Tensione di isolamento da canale a canale50 V.Interfaccia TBs aggiuntivaCollegamento2 x cavo piatto 10 poli connettori maschi (richiede connettore femmina di accoppiamento).CavoCavi piatti CABF022, CABF023, CABF024.Condizioni ambientaliTemperatura operativa limiti di temperatura da -40 a +70 °C.Altitudine massima2000 m s.l.m.Temperatura di stoccaggio limiti di temperatura da -45 a +80 °C.Tipo di montaggioImpianto incluso per il montaggio su guida DIN singola da 35 mm.Peso circa 1,08 kg (+ 50 g di clip in plastica o 380 g di clip in metallo).UbicazioneInstallazione in area sicura o Zona 2, Gruppo IIC T4, o Classe 1, Div. 2, Gruppo A, B, C, D, T4.DimensioniLarghezza 235 mm, Profondità 135 mm, Altezza 154 mm.Stato: ATTIVOCanali: 32CertificazioniATEX: UL ATEX 5700, TBE-D5001-HRT-003, TBE-D5001-HRT-xxx serie English Certificate (Europa, UL 20 ATEX 2492X, UL, 2021-02-25)EMC: 5700 e TB EAC Dichiarazione di conformità EMC (Comunità eurasiatica, ЕАЭС N RU Д-IT.PA08.B.82359/24, CONTROL, 2024-09-26)Ex: Divisioni UL-cUL TBE-D5001-HRT-003, TBE-D5001-HRT-xxx (Nord America, E222308-20210226, UL, 2021-03-18)IECEx: UL IECEx 5700, serie TBE-D5001-HRT-003, TBE-D5001-HRT-xxx Certificato inglese (Internazionale, IECEx ULD 20.0042X, UL, 2021-02-25)SIL: TUV IT 25 SIL 0634 Riassunto del certificato SIL (Internazionale, TUV IT 25 SIL 0634, TUV_SUD, 2025-09-19)Dichiarazioni di conformitàDichiarazione di conformità UE per 5700, TBE-D5001-HRT-xxxDichiarazione UE schede di terminazione TB, TBE, TUEDichiarazione di conformità G3accessoriTBE-FIX-PL-001TBE-FIX-MT-002CABF022CABF023CABF024Specifiche tecniche (Riassunto)Modello: TBE-D5001-HRT-006Channels: 32 (estendibili a 256)Impedenza di ingresso: da 100 Ω a 150 ΩAlimentazione: 24 Vdc (20-30 Vdc), ridondanteTemperatura di funzionamento: da -40 a +70 °CTemperatura di stoccaggio: da -45 a +80 °CDimensioni: 235 x 135 x 154 mmPeso: circa 1,08 kgMontaggio: Guida DIN 35 mmCertificazioni: SIL 3, ATEX, IECEx, EMC, Ex
