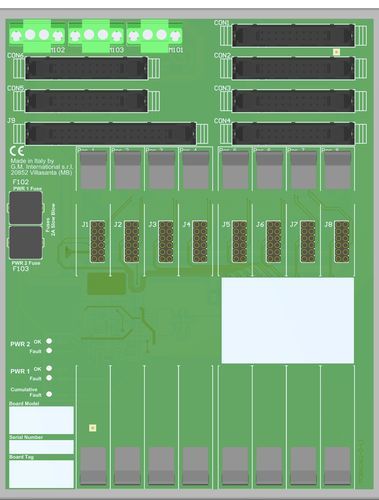

Morsetto componibile a presa TBE-D5008-MOD-001

per relèdi potenzain materia plastica

Questa scheda di terminazione con involucro (TBE) fornisce i terminali per il collegamento diretto tra la scheda I/O del sistema e i moduli della serie D5000/D6000. La protezione a sicurezza intrinseca e l'isolamento del segnale tra l'area sicura e quella pericolosa sono garantiti dagli apparati associati della serie D5000. L'alimentazione a 24 Vdc del TBE è collegata a due morsettiere a innesto, per un'alimentazione ridondante.Interfaccia scheda AI e DO di sicurezza Modicon M580Scheda di terminazione a 8 posizioni per un massimo di 16 canaliCosti di installazione e manutenzione dei cavi ridottiMonitoraggio dei guasti dell'alimentazioneFrame di montaggio fornito per kit di montaggio su guida DIN singoloStato: ATTIVOCanali: 8 o 16GeneraleNumero di posizioni8Numero massimo di canali16AlimentazioneTensione24 Vdc nom (da 20 a 30 Vdc), protetta da inversione di polarità, doppia morsettiera per alimentazione ridondante, con diodi OR per miscelare le tensioni di alimentazione.Assorbimento di corrente massimo consentito1,5 A (come alimentazione totale).Connessione tramite morsettiere a vite con disconnessione a innesto polarizzato per ospitare terminazioni fino a 2,5 mm², fissaggio a vite.Fusibile di protezione2 A a tempo.Rilevamento dei guastiTipoLa diagnostica di bordo monitora sia l'integrità delle alimentazioni che il guasto cumulativo del modulo. Qualsiasi malfunzionamento viene segnalato disattivando un relè a stato solido e attivando i LED corrispondenti.L'allarme viene emesso se1) Alimentazione 1 o 2 < 17 Vdc o 2) Alimentazione 1 o 2 > 33 Vdc o 3) Guasto cumulativo del modulo ON.L'allarme viene rimosso se1) 20 Vdc < Alimentazione 1 e 2 < 30 Vdc e 2) Nessun guasto cumulativo del modulo.Connessione tramite morsettiere a vite con disconnessione a innesto polarizzato per ospitare terminazioni fino a 2,5 mm², fissate a vite.Valori nominali di uscita100 mA 35 V (≤ 1 V di caduta di tensione).Interfaccia scheda I/OCollegamento4 x connettori ad innesto a 20 poli (richiedono un connettore di accoppiamento femmina) AI, 2 x connettori ad innesto a 20 poli (richiedono un connettore di accoppiamento femmina) DO.CavoTBD.Interfaccia HART MuxCollegamento1 connettore ad innesto a 34 poli (richiede connettore femmina di accoppiamento).CavoCavo piatto CABF032Condizioni ambientaliTemperatura di esercizio limiti di temperatura da -40 a +70 °C.Altitudine massima2000 m s.l.m.Temperatura di stoccaggio limiti di temperatura da -45 a +80 °C.Tipo di montaggioHardware incluso per il montaggio su singola guida DIN 35 mm.Peso circa 500 g, esclusi i moduli con clip in plastica.UbicazioneInstallazione in area sicura.DimensioniLarghezza 140 mm, Profondità 180 mm, Altezza 154 mm.Specifiche tecniche / Caratteristiche:Numero di posizioni: 8Numero massimo di canali: 16Tensione di alimentazione: 24 Vdc nominali (da 20 a 30 Vdc), protezione da inversione di polarità, alimentazione ridondanteAssorbimento massimo di corrente consentito: 1.5 APusibile di protezione: 2 A a tempoRilevamento guasti: Diagnostica a bordo per gli alimentatori e i guasti dei moduli, con indicazione a LEDTipo di uscita: 100 mA 35 V (caduta di tensione ≤ 1 V)Interfaccia scheda I/O: 4 connettori ad innesto a 20 poli (AI), 2 connettori ad innesto a 20 poli (DO) Interfaccia Mux HART: 1 connettore a presa a 34 poliTemperatura di funzionamento: da -40 a +70 °CTemperatura di stoccaggio: da -45 a +80 °CAltezza massima: 2000 m s.l.m. Montaggio: Binario DIN 35 mm, hardware inclusoPeso: circa 500 gCollocazione: Installazione in area sicuraDimensioni: 140 x 180 x 154 mm (L x P x A)
