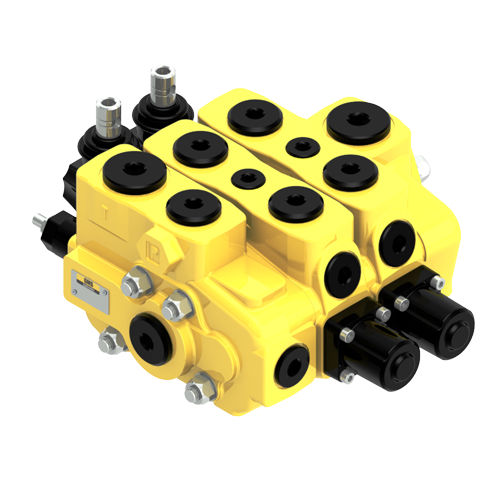

Distributore idraulico sezionale 150L GS series

a cassettoa comando assistito

Le valvole sezionali, in altre parole le valvole di controllo direzionali sezionali, sono altamente flessibili e dispongono di varie valvole ausiliarie come anti-shock, anti-cavitazione, scaricatore elettroidraulico pilotato, scaricatore idraulico pilotato ecc. Generalmente le valvole sezionali hanno una valvola di ritegno per ogni sezione di lavoro, da 1 a 12 sezioni con circuiti idraulici a centro aperto e a centro chiuso. Diverse sezioni vengono utilizzate insieme, come valvole a circuito in serie, in parallelo o in tandem. Inoltre, le valvole sezionali possono avere sezioni intermedie di pompa e serbatoio. CONDIZIONI DI LAVORO Questo catalogo riporta le specifiche tecniche e i diagrammi misurati con olio minerale con viscosità di 46 mm2/s - 46cSt a 40°C di temperatura. Portata massima 170 l Contropressione (max.) sulla bocca di uscita T 25 bar 360 psi Perdite interne A(B)®T Dp=100 bar - 1450 psi fluido e valvola a 40°C 3cm3/min. 0.18 in3/min. Fluido idraulico Olio base minerale Temperatura del fluido con guarnizioni NBR da - 20° a 80°C con guarnizioni in FPM (VITON) da - 20° a 100°C Viscosità campo operativo da 15 a 75 mm2/s da 15 a 75 cSt Min.12 mm2/s 12 cSt Max.400 mm2/s 400 cSt Livello massimo di contaminazione 19/16 - ISO 4406 Coppia di serraggio dei tiranti (chiave 17) 50 Nm 36 lbft
