Robot per la posa di vetrate semovente Winlet 400TL SHB HS

Panoramica

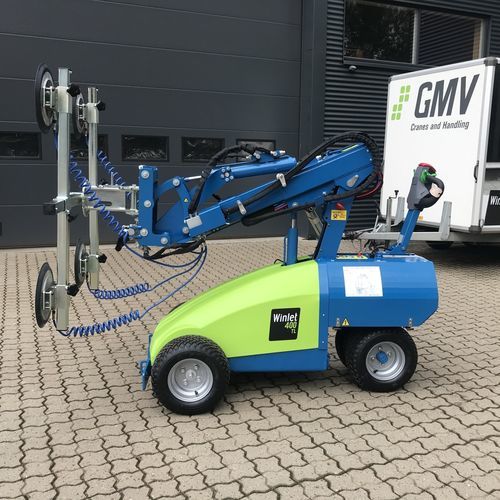

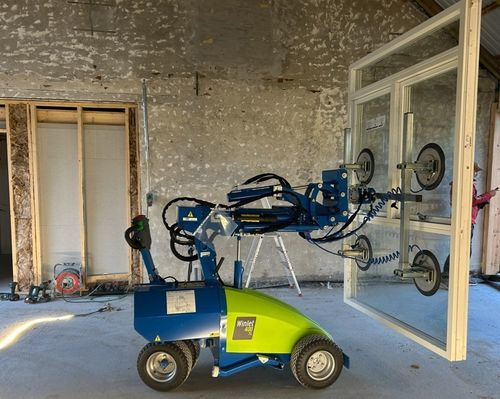

Il Winlet 400TL SHB HS è un robot per vetratura fuoristrada progettato per installazioni esterne. È dotato di ruote di sterzo e trazione extra-larghe per stabilità su superfici irregolari, di un braccio idraulico singolo (1 × 500 mm) e di una traslazione laterale idraulica anteriore per un posizionamento preciso. Capacità massima di sollevamento: fino a 500 kg (braccio retratto); circa 285 kg con braccio esteso.

Caratteristiche principali

• Robot per vetratura fuoristrada con ruote di sterzo e trazione extra-larghe per maggiore stabilità in esterno.
• Capacità massima di sollevamento: fino a 500 kg (posizione retratta).
• Braccio idraulico singolo con corsa 1 × 500 mm.
• Traslazione laterale idraulica anteriore che offre regolazione lineare di 100 mm per un allineamento preciso.
• Numerosi accessori e configurazioni disponibili nella serie Winlet 400 per diverse applicazioni di installazione.

Sistemi di controllo e funzionamento

• Scelta dei pannelli di comando: PSAC (Proportional Single Axis Control) o MAC (Multi Axis Control).
• PSAC: comando tradizionale Winlet dove una funzione idraulica è azionata in modo continuo e senza scatti.
• MAC: consente il controllo simultaneo di più funzioni idrauliche; livelli di velocità selezionabili: 100% / 50% / 10%.
• Opzione: radiocomando proporzionale per MAC che permette il controllo multi-funzione proporzionale senza preset di velocità fissi.

Documentazione e supporti
La documentazione del prodotto è disponibile per la serie Winlet 400, inclusi il dépliant Winlet 400, il catalogo della serie e il catalogo accessori. La pagina prodotto include disegni dimensionali e diagrammi di carico specifici per il modello, foto dettagliate (ruote, braccio, traslazione laterale) e video dimostrativi per supportare la valutazione tecnica e la pianificazione.

Specifiche tecniche

• Modello: Winlet 400TL SHB HS
• Marca: GMV A/S
• Capacità massima di sollevamento: fino a 500 kg (braccio retratto); ca. 285 kg (braccio esteso)
• Trazione / mobilità: fuoristrada — ruote di sterzo e trazione extra-larghe per stabilità su terreni irregolari
• Braccio: braccio idraulico singolo, corsa 1 × 500 mm
• Traslazione laterale: traslazione laterale idraulica anteriore (movimento lineare, esempio 100 mm)
• Opzioni di controllo: PSAC (Proportional Single Axis Control) o MAC (Multi Axis Control)
• Impostazioni velocità MAC: 100% / 50% / 10% (radiocomando proporzionale opzionale)
• Include disegni dimensionali e diagrammi di carico (specifici per modello)
• Accessori e configurazioni disponibili per la serie Winlet 400
