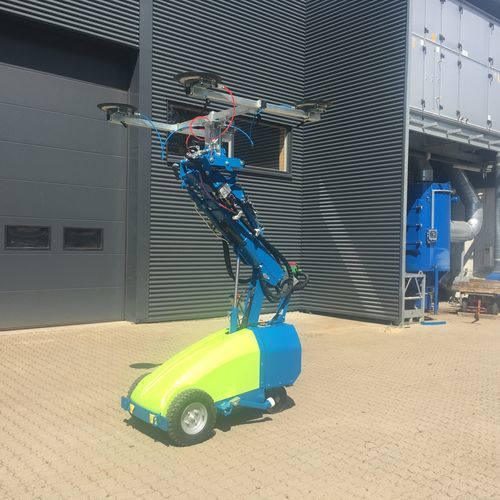

Robot per la posa di vetrate Winlet 400CL SHB HS

Il Winlet 400CL SHB HS è un robot per installazione di vetrate ultracompatto progettato per elevata manovrabilità in spazi ristretti e con una capacità di sollevamento di 460 kg. Presenta un fronte leggero, ruote sterzanti e motrici strette, un braccio idraulico singolo e sistemi di controllo configurabili per una gestione precisa.

Caratteristiche principali

• Capacità di sollevamento: 460 kg.
• Ingombro molto compatto: 69 cm di larghezza con il carico posizionato sul lato della macchina, consentendo il passaggio attraverso aperture strette.
• Ruote sterzanti e motrici strette per massima manovrabilità in aree ristrette.
• Braccio idraulico singolo per maggiore estensione.
• Fronte con traslazione laterale idraulica (traslazione lineare di circa 100 mm) per posizionamento accurato.
• Sistemi di controllo disponibili: PSAC o MAC; radiocomando proporzionale opzionale.
• Include diagramma di carico e disegni dimensionali per pianificazione e sicurezza.

Sistemi di controllo e opzioni

• PSAC (Proportional Single Axis Control): controllo proporzionale mono‑asse con una funzione azionata in modo continuo.
• MAC (Multi Axis Control): consente il controllo simultaneo di più funzioni idrauliche; velocità selezionabili dall'operatore: 100% / 50% / 10%.
• Opzione MAC: radiocomando proporzionale (senza livelli di velocità fissi).

Documenti disponibili

• Brochure prodotto specifica Winlet 400 CL SHB HS (PDF).
• Catalogo Winlet 400 (PDF) e catalogo completo Winlet (PDF).
• Catalogo accessori Winlet (PDF).

Specifiche tecniche

• Famiglia modello: Winlet 400CL (variante SHB HS descritta).
• Capacità massima di sollevamento: 460 kg.
• Larghezza compatta: 69 cm (con carico sul lato).
• Idraulica: braccio idraulico singolo; traslazione laterale idraulica anteriore con corsa lineare ~100 mm.
• Sterzo: ruote sterzanti e motrici strette per manovre in spazi ristretti.
• Opzioni di controllo: PSAC (mono‑asse, proporzionale) o MAC (multi‑asse con livelli di velocità selezionabili); radiocomando proporzionale opzionale per MAC.
• Include disegni dimensionali e diagramma di carico per un'installazione e un'operatività sicure.
